怎样判断变频器整流模块的好坏

    整流模块由六个二极管构成，测量时，只需记住整流桥各个端子的符号就可以了，如图8-20a所示。

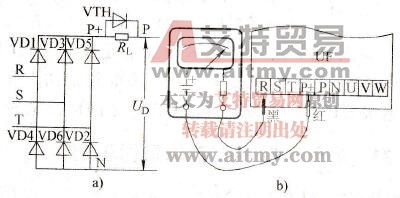

    图8-20    整流模块的检查

   a)整流电路b）测量方法

    以检查二极管VD1为例，由图a知，VD1在变频器的输入端子R与内部直流电路的P+之间。并且R为二极管的正端，P+为二极管的负端。

    用普通的万用表即可判断，正常情况下：当黑表笔（万用表内部电池的“+”端）接R端，红表笔（万用表内部电池的“-”端）接P+端时，二极管处于导通状态，如图b所示；交换黑表笔与红表笔，则二极管处于截止状态。
