变频器怎样正确接地

    变频器正确接地是提高控制系统灵敏度、抑制噪声的重要手段，也是保障人身安全的需要。变频器接地时应注意以下几个问题：

   (1)接地端PE（有的标为E或G）的接地电阻应不大于4Ω，且越小越好。PE端可以与外壳连接后接地。

   (2)接地导线的截面积应不小于2.5mm²，长度应控制在20m以内。接地必须牢固。

   (3)变频器的接地装置必须与建筑物防雷接地装置分开(5m以上)，不能共用，以免雷击过电压损坏变频器；也应尽量不与动力设备的接地装置共用，以免引起干扰。

   (4)变频器的信号输入线的屏蔽层应接至PE线上。

   (5)变频器与控制柜之间的接地应连通，如果实际安装有困难，可用铜芯导线跨接。

   (6)接地线应当接于独立端子上，不要用螺钉压在外壳或底板上，接地点尽量靠近变频器，接地线越短越好。

    变频器与其他设备的接地方式如图23所示。在保证变频器不误动作和人身安全的前提下，接地方式越简单越节省越好。

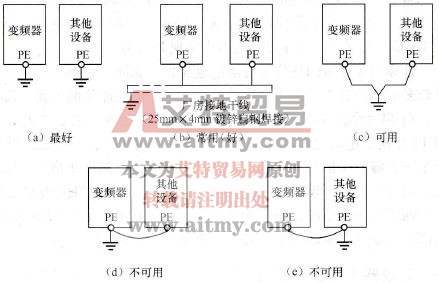

    图23    变频器的接地方式

    图23(a)所示为变频器和其他设备各采用独立的接地装置，这当然是最好的接地方式，但这样做需消耗大量钢材，一般不采用。图23(b)所示为变频器和其他设备分别接于接地干线上，这是常用的一种接地方式。图23 (c)所示为变频器和其他设备共用一个接地装置，此装置尽量靠近变频器侧，这种接地方式尚可用，其所耗钢材比图23 (a)少一半。图23(d)、(e)所示为变频器和其他设备经过串接后再接至接地装置（或接地干线），其做法不妥，因为不但易引起干扰，而且一旦串接导线断开或连接不良时，有的设备就失去保护作用。
