变频器“过电流保护”与过载保护有什么区别

    1．电流的保护界限不同。过电流的保护对象是变频器自身。因此，基本特征是工作电流超过了变频器的额定电流：

   I>IN

    2．增加了检测位置。由于产生过电流的原因，除了输出侧工作不正常外，也有可能是因为变频器内部的不正常所引起。所以，判断过电流的依据，除了输出电流外，还必须同时检测输入电流，如图8-4所示。

    3．变频器的处理方法不同。过载保护如上述，按反时限特性进行保护；过电流保护则根据不同情况分别进行处理：

   (1)如在升速或运行过程中发生过电流，但尚未超过变频器的过载能力，则可以通过“防止跳闸功能”进行自处理；

   (2)当电流超过了变频器的过载能力时，则必须立即跳闸。

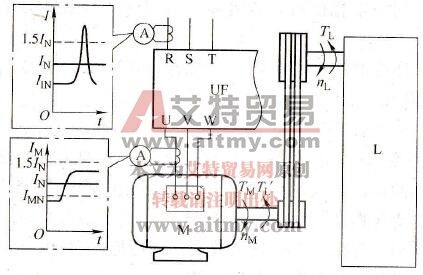

    图8-4    变频器的过电流
