怎样做出电动机的一相等效电路

    1．定、转子等效电路的合并

    把上面的定、转子等效电路放到一起，就得到如图9-20a所示的等效电路。

    如果在把转子绕组变换成等效三相绕组时，使每相绕组的匝数N2′与定子每相绕组的匝数N1相等：

   N1=N2′

    则定、转子绕组切割同一个旋转磁场所产生的感应电动机也是相等的：

   E1=E2′

    于是，图a两侧的电路就可以合二为一了，如图b所示。中间的绕组统称为励磁绕组。

    2．励磁支路。励磁绕组所在的电路称为励磁支路，由电阻rm和电抗Xm所构成，如图c）所示。rm和Xm的物理意义如下：

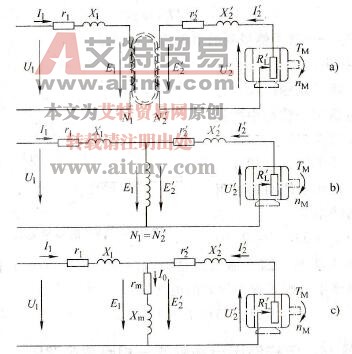

    图9-20    完整的电动机等效电路

   a)磁耦合的定、转子等效电路

   b)N1=N2时的定、转子等效电路

   c)电动机等效电路的完成

   rm是铁损（包括涡流损失和磁滞损失）的等效电阻；

   Xm则是由主磁通引起的等效电抗。

    流经励磁支路的电流称为励磁电流，用I0表示。

    图9-20是比较基本的，也是比较常见的等效电路，除此以外，根据不同的需要和考虑，异步电动机的等效电路还可以有各种不同的形式，不再赘述。
