怎样改变三相旋转磁场的磁极对数

    如果在电动机的定子铁心里，放置两组三相绕组，分别是a1-x1、b1-y1和c1-z1（第1组）；a2-x2、b2-Y2和c2-z2（第2组），每组绕组在空间上只占电动机定子的一半。

    两相绕组的同一相绕组之间互相串联：

    A相：x1和a2相接，余下两端为相头A(a1)和相尾X(x2)；

    B相：y1和b2相接，余下两端为相头B(b1)和相尾Y(y2)；

    C相：z1和c2相接，余下两端为相头C(c1)和相尾Z(z2)。

    如图9-5所示。

    图9-5    三相4极接法

    则磁场特点（在说明磁场特点时，绕组本身将不再画出）如图9-6所示。

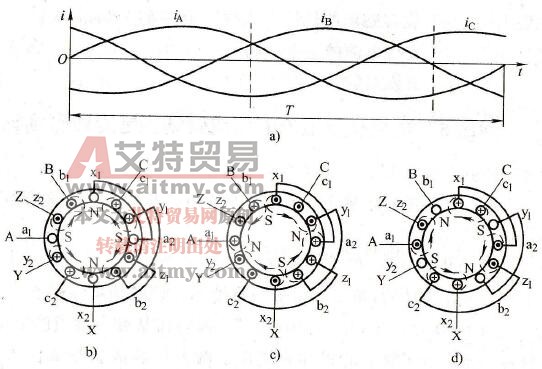

    图9-6    三相4极磁场

   a)三相电流波形b）t=0时的磁场

   c)t=5T/12时的磁场d）t=5T/6时的磁场

    当t=0时，iA=0；iB为“-”，故电流从Y（绕组的尾端，也是第2组绕组的尾端y2）流入，从b2流出后又进入y1，最后从B（绕组的首端，也是第1组绕组的首端b1）流出；ic为“+”，故电流从C（绕组的酋端，也是第1组绕组的首端c1）流入，从z1流出后又进入c2，最后从Z（绕组的尾端，也是第2组绕组的尾端z2）流出。三相电流的合成磁场如图b）所示，它具有两对磁极，每对磁极也只占定子空间的一半。在电机学中，把每对磁极下所对应的空间角度作为2π电角度。所以，在两对磁极的情况下，沿着定子旋转一周（即旋转2π空间角度），相当于旋转了2×2π= 4π电角度。如果有p对磁极的话，则相当于旋转了p×2π电角度。

    当t=5T/12时，iA和iB都为“+”，且相等。电流分别从绕组的首端A和B流入，而从绕组的尾端X和Y流出；iC为“-”，C相电流从尾端Z流入，而从首端C流出。三相电流的合成磁场如图c）所示，磁场的轴线顺时针旋转了5π/6电角度，但就空间角度而言，则只旋转了5π/12。

    当t=5T/6时，iB=0；iA为“-”，A相电流从绕组的尾端X流入，而从绕组的首端A流出；iC为“+”，C相电流从首端C流入，而从尾端Z流出。三相电流的合成磁场如图d）所示，与t=0时相比，磁场的轴线顺时针旋转了5π/3电角度，但就空间角度而言，则只旋转了5π/6。

    可见，当电流交变一个周期(t=T)时，合成磁场的轴线只旋转了半周。

    当电流的频率为f，磁极对数为p时，旋转磁场的每分钟转速可求出如下：

   n0=60f/p    (9-1)

式中  n0-旋转磁场的转速，也称同步转速，r/min；

   f-交变电流的频率，Hz；

   p-磁极对数。
