怎样判断逆变模块是否正常

    逆变模块除了有六个IGBT外，还有六个反并联的二极管，其测量方法与整流桥完全相同，如图8-22所示。举例说明如下：

    以检查VD12为例，由图a知，二极管VD12在逆变电路中，接在端子N与输出端子V之间。N为二极管的正端，V为二极管的负端。

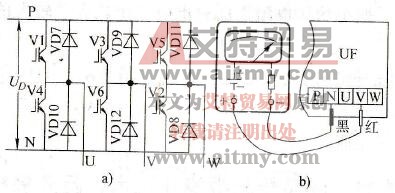

    图8-22    逆变桥反并联二极管的检查

   a)逆变模块的电路b）测量方法

    在正常情况下：当黑表笔（万用表内部电池的“+”端）接N端，红表笔（万用表内部电池的“-”端）接V端时，二极管处于导通状态；交换黑表笔与红表笔，则二极管处于截止状态。
