什么是门极可关断晶闸管

    1．概述  门极可关断晶闸管常简称可关断晶闸管，用GTO表示，其基本结构和普通晶闸管类似，它的三个极也是阳极(A)、阴极(K)和门极(G)。在电路中的符号也和普通晶闸管相似，只是在门极上加一短线，以示区别，如图10-22a所示。

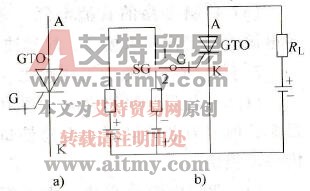

    图10-22    门极可关断晶闸管

   a)GTO的符号b）触发方式

    2．工作特点

   (1)在门极上加正电压或正脉冲（图10-22b中之开关SG投向位置“1”)，则GTO导通。其后，即使撤消信号(SG恢复至位置“0”)，GTO保持导通状态，这和普通晶闸管的导通过程完全相同。

   (2)如在G、K之间加入反向电压或较强的反向脉冲（开关SG投向位置“2”），可使GTO关断。
