变频器是怎样把直流变成交流的

    首先通过单相逆变桥的工作情况来看一下直流电是如何“逆变”成交流电的？

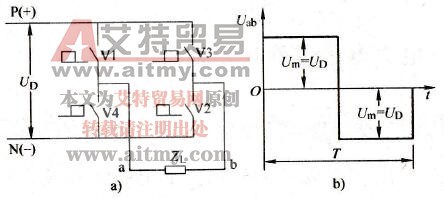

    单相逆变桥的构成如图10-2所示。图中，将四个开关器件(V1、V2、V3、V4)接成桥形电路，两端加直流电压UD，负载ZL接至两个“桥臂”的中点a与b之间。现在来看看负载ZL上是怎样得到交变电压和电流的。

    图10-2    单相逆变桥

   a)逆变电路b）电压波形

    1．前半周期  令V1、V2导通；V3、V4截止。则负载ZL上所得电压为a“+”、b“-”，设这时的电压为“+”。

    2．后半周期  令V1、V2截止；V3、V4导通。则负载ZL上所得电压为a“-”、b“+”，电压的方向与前半周期相反，为“-”。

    上述两种状态如能不断地反复交替进行，则负载ZL上所得到的便是交变电压了。这就是把直流电“逆变”成交流电的工作过程。

    三相逆变桥的工作过程与单相逆变桥相同，只要注意三相之间互隔T/3（T是周期）就可以了。即，V相比U相滞后T/3，W相又比V相滞后T/3，如图10-3所示。具体的导通顺序如下：

    第1个T/6: V1、V6、V5导通，V4、V3、V2截止；

    第2个T/6: V1、V6、V2导通，V4、V3、V5截止；

    第3个T/6: V1、V3、V2导通，V4、V6、V5截止；

    第4个T/6: V4、V3、V2导通，V1、V6、V5截止；

    第5个T/6: V4、V3、V5导通，V1、V6、V2截止；

    第6个T/6: V4、V6、V5导通，V1、V3、V2截止。

    总之，所谓“逆变”过程，就是若干个开关器件长时间不停息地交替导通和关断的过程。

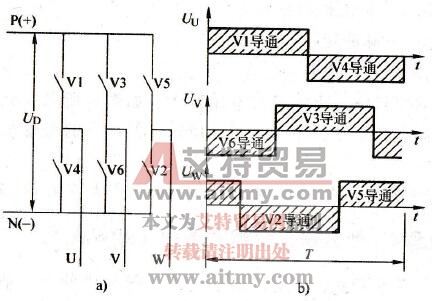

    图10-3    三相逆变桥

   a)逆变电路b）电压波形
