晶闸管在交流电路里的工作特点是怎样的

    晶闸管接在交流电路中的情形如图10-13所示，uC为交流电压，RL是负载。

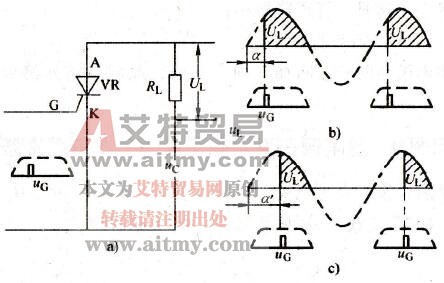

    图10-13    晶闸管在交流电路中

   a)基本电路b）移相角较小c）移相角较大

    在uC的正半周，如在门极与阴极之间加入触发脉冲uC，则VR导通。

    在uC的负半周，由于阳极与阴极之间施加的是反向电压，放VR截止。

    从晶闸管开始承受正向电压到出现触发脉冲之间对应的电角度α称为移相角。比较图b和图c可知：α较小时，负载上得到的平均电压UL较大；反之，如将移相角增大为α′，则UL较小。

    所以，改变移相角的大小，就可以调节负载所得到的平均电压了。
