晶闸管在直流电路里的工作特点是怎样的

    晶闸管接在直流电路中的情形如图10-12所示，UC为电源电压，HL是负载，VR是晶闸管，UA是管压降。

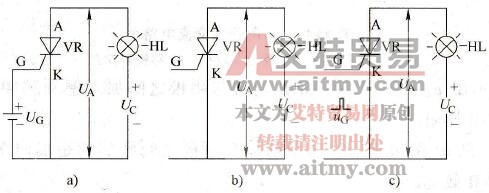

    图10-12    晶闸管在直流电路中

   a)门极加正信号b）撤消门极信号c）门极加脉冲信号

    当门极与阴极之间加入正电压信号UG时，VT导通，如图a所示。

    当门极与阴极之间撤消UG时，VT将继续保持导通状态，如图b所示。

    根据上述特点，只要在门极与阴极之间加入一个脉冲信号uG，则VR即可保持导通状态，如图c所示，uG称为触发脉冲。
