变频器对电力电子器件有些什么要求

来源:艾特贸易2017-06-05

简介逆变桥是实现变频的关键部分,构成逆变桥的开关器件必须满足以下要求: 1 .能承受足够大的电压。我国三相交流电的线电压为 380V ,经三相全波整流后的直流电压的峰值为 537V 。所

    逆变桥是实现变频的关键部分,构成逆变桥的开关器件必须满足以下要求:

    1.能承受足够大的电压。我国三相交流电的线电压为380V,经三相全波整流后的直流电压的峰值为537V。所以,开关器件能够承受的电压必须超过537V,如图10-9所示。目前,各低压变频器中所用开关器件的耐压均为1200V

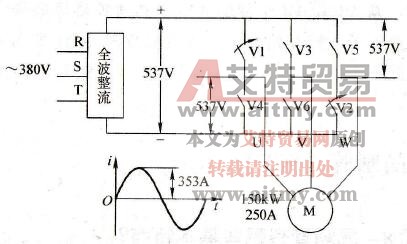

逆变管承受的电压和电流

    10-9    逆变管承受的电压和电流

    2.能承受足够大的电流。电动机的额定容量大至成百上千kW,额定电流高达数千A,不言而喻,逆变管允许通过的电流至少应超过电动机电流的振幅值。

    3.允许长时间频繁地接通和关断。这是由逆变电路的工作过程所决定的。

    4.开通时间和关断时间应尽量地短。一方面,可提高载波频率,改善电流波形;另一方面,可缩短上下两个器件在交替导通过程中的死区时间,提高调制后的平均电压,如图10-10所示。图a是双极性调制时电压波形的一部分;交替导通过程如图b所示:从V1V4交替导通时,必须等待导通管完全关断后,另一个管子才能开始导通,所需等待时间△t即为死区。死区实际上是不工作区,故死区时间越长,变频器输出的平均电压越低。

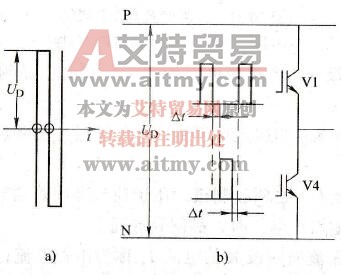

交替导通时的死区

    10-10    交替导通时的死区

   a)双极性调制波形b)交替导通的死区
