转差频率控制的变压变频调速系统

来源：艾特贸易2017-06-05

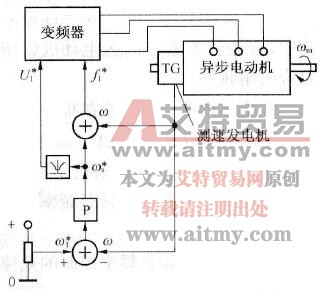

简介实现上述转差频率控制规律的转差闭环变压变频调速系统示意图如图 3-10 所示。图中ω 1* 为速度给定信号， C 经测速发电机在电动机轴上测出的实际速度。二者相减后再经速度调节器

实现上述转差频率控制规律的转差闭环变压变频调速系统示意图如图3-10所示。图中ω1*为速度给定信号，C经测速发电机在电动机轴上测出的实际速度。二者相减后再经速度调节器P后得到ωs*=ω1*-ω转差频率信号。该信号分两路分别作用于变频器的调压与逆变环节上。前者通过I1=f(ωs)函数发生器GF产生调压信号U1*，以保持Φm为恒定值。另一路按ωs*+ω=ω1的规律确定逆变器的输出频率f1。
