智能模块是怎样构成的

来源:艾特贸易2017-06-05

简介所谓智能模块,是把与逆变管配套的驱动电路、检测与保护电路以及某些接口电路等和功率模块都集成到一起的功率集成模块,通常用 IPM 表示。其内部电路如图 10-30 所示。说明如下:

    所谓智能模块,是把与逆变管配套的驱动电路、检测与保护电路以及某些接口电路等和功率模块都集成到一起的功率集成模块,通常用IPM表示。其内部电路如图10-30所示。说明如下:

    1.控制侧如图,UpVpWp是与直流电路正端相接的各IGBT管的控制输入端;UFOVFOWFO是这些逆变管的保护输出端;UNVNWN则是与直流电路负端相接的各IGBT管的控制输入端;FO是它们共同的保护输出端。

    2.输出侧 P为直流电源“+”端,N为“-”端;

    UVW为三相交流输出端;

    B为外接制动电阻的接线端,由图知,该模块除了包含完整的逆变电路外,还把制动单元及其驱动电路也包括进去了。

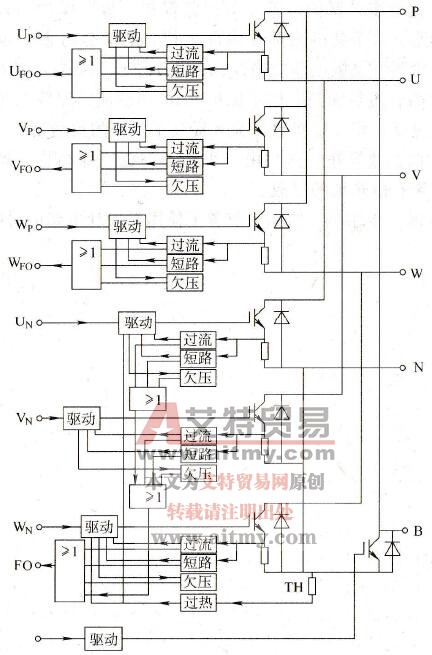

IPM的内部电路

    10-30    IPM的内部电路
