超高速电梯变频器特点

    对于10m/s的超高速电梯，由于其运行速度高且电动机功率达到110kW，在控制方面必须加以特殊的考虑才能满足控制性能高、乘坐舒适性好以及控制柜减小等要求。无齿轮超高速电梯变频器结构如图4-19所示。

    该变频器调速系统具有以下特点。

    ①主开关器件用IGBT。如图4-19所示，整流器和逆变器均采用IGBT，由于开关频率高，可消除电磁噪声，省去滤波电抗器。

    ②为控制电动机低速运行，使用了无刷传感器检测无齿轮传动电梯的速度。

    在图4-19中把以前用电路构成的运算器发出的信号变换成数字信号，对电路进行门阵列化。此外，也把用模拟电路构成的整流器控制部分进行门阵列化，而且PWM控制部分（包括整流器和逆变器）的电流控制器也使用了专门开发的门阵列化固体电路与DSP控制程序（高速数字信号处理）。

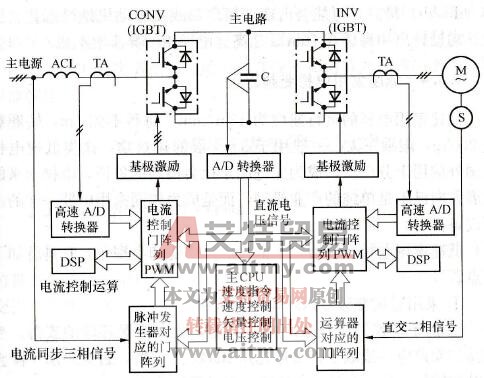

    图4-19    无齿轮超高速电梯变频器结构图

    ③调整和维修功能提高。速度和电流控制的全数字化，使得进行系统调整时各种数据的调节十分方便，与以前的模拟控制相比，可以提高调整的精度和缩短调整时间。同时，运行中的控制状态也容易辨识，可靠性提高。

    ④设计出适应IGBT控制的异步电动机。当IGBT逆变器供电给异步电动机时，定子绕组上施加有高速变换的电压，电压变化率(dU/dt)极高，可能会出现谐振现象或使电动机绝缘恶化。因此，需设计出一种适合10m/s超高速电梯用的异步电动机。
