高频镇流器电路基本类型

    高频镇流器是一种高频振荡器。从电子学上看是一种交-直-交电压型变频器。从电路主电路（即振荡电路或逆变电路）基本原理上分，又可分为变压器耦合式LC并联谐振型，如图8-10所示；LC耦合串联谐振型，如图8-11所示。

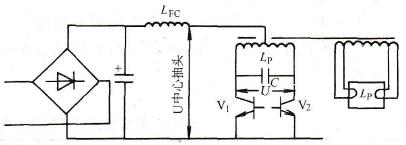

    图8-10    变压器耦合式LC并联谐振型电路原理图

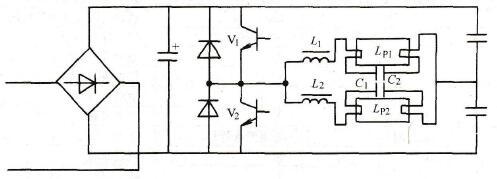

    图8-11    LC耦合串联谐振型电路原理图

    早期的高频镇流器是采用并联谐振型。由于全部输出功率都要通过变压器耦合，势必加大变压器和镇流器的体积和重量，同时变压器的损耗也直接影响到镇流器乃至整个灯系统的总效率。另一方面，LC并联谐振电路对振荡管（或称逆变管）的耐压要求很高。这就是现代高频镇流器多采用串联谐振型的两个主要原因。
