变频器电气安装技术方法与注意事项

    (1)安装方法

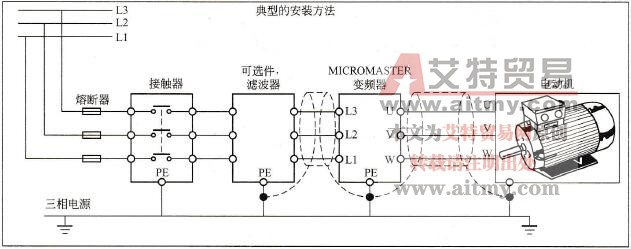

    三相交流电经三相熔断器和交流接触器后，经过滤波元件接入变频器的L1、L2、L3端子上，U、V、W与三相异步电动机相连。各元器件要可靠接地。如图7-6所示。

    图7-6    变频器的典型安装方法

   (2)安装注意事项

    严禁将变频器的输出端子U、V、W连接到交流电源（L1、L2、L3或者R、S、T）上；变频器要正确接地，接地电阻小于10Ω；变频器断开电源后，待几分钟后方可维护操作；直流母线电压（P+，P-）应在25V以下；不准将P+、P-、PB任何两端短路；主回路端子与导线必须牢固连接；变频器驱动三相交流电机长期低速运转时，建议选用变频电机；变频器在一确定频率工作时，如遇到负载装置的机械共振点，应设置跳跃频率避开共振点；变频器与电机之间连线过长，应加输出电抗器；严禁在变频器的输入侧使用接触器等开关器件进行频繁启停操作；变频器的输出侧严禁安装接触器、开关器件。
