U型管节能灯控制电路工作原理

    图8-20为一种U型管节能灯控制电路。该电路的工作原理如下：

   220V交流电经VD1~VD4桥式整流、C1滤波后，获得300V左右的直流电压。R6、C3及双向二极管VD构成触发电路。当C3充电至VD的转折电压后，VD迅速将C3上的电荷部分经磁环T3耦合放电，T1为VT1提供一个正向偏流，使VT1饱和导通。充电形成的瞬时电路为：电源A点→VT1（c、e极）→B点→灯丝R01→C5→灯丝R02→电感L→C4→T3→电源负极。

    变化的电流加于T3后，通过磁环的耦合，又反过来迫使VT1截止，使VT2导通，这时C4、C5中被充的电荷又通过VT2泄放掉，其电流通路为：C4正极→L→灯丝R02→C5→灯丝R01→B点→VT2（c、e极）、R4→T3→C4负极。

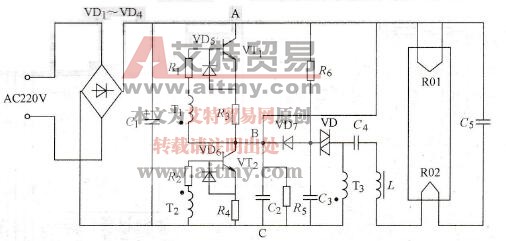

    图8-20    一种U型管节能灯控制电路

    由于VT1、VT2不断地交替导通和截止，再配合C2的积分作用，便在B、C两点之间获得了一近似正弦波的交变高频电压，将灯管启辉点燃。

    灯管启辉后，其内阻急剧下降，使L、C5两端谐振电路品质因数Q值大为降低，电路处于失谐振荡，故灯管两端（即C5两端）的高启辉电压降为正常工作电压，维持灯管正常发光。L起着稳定电流的作用，相当于电感镇流器。
