PowerFlex7000交流变频器的特点

    A-B PowerFlex系列中功率最大的成员是PowerFlex7000交流变频器。它是一种通用的中压变频器，将罗克韦尔自动化公司的可靠技术和坚固的新型功率器件——对称门极换流晶闸管( SGCT)融合在一起。

   PowerFlex7000交流变频器的特点如下。

    ①技术先进。

    ·简单可靠的功率结构。

   PowerFlex7000交流变频器使用6.5kV的SGCT，变频所用逆变开关器件数量比其他任何中压变频技术的器件数量都少。功率结构为无熔断器，可能量回馈，具有电流抑制直流电抗器。因此产品更简单、牢固、可靠。

    ·无速度传感器的直接矢量控制。

    无速度传感器的直接矢量控制对电动机的磁通是测算而不是估算。如同直流驱动，电动机力矩可快速改变而不影响电动机磁通。此控制方式可产生较标准V/f型变频更优越的运行性能。对持续运行在6Hz以下的低速应用，可选用带测速反馈的完全矢量控制。

    ·SGCT中压变频器的理想功率开关。

    采用门驱动集成，开关频率高，双面冷却的SGCT是用于中压变频器的理想功率半导体开关。通过对控制SGCT的PWM模式的优化，将器件的导通和开关损耗降至最低，产生了极为紧凑和高效的逆变器设计。由于SGCT独特的性能及PowerFlex7000交流变频器的技术结构，该组件可通用于PWM逆变器和PWM整流器。

    ②系统简单。

   PowerFlex7000交流变频器的核心是创新的功率机架PowerCage，它可将主要功率器件以紧凑的模块化的形式集成于一体。先进的散热器设计加上高压冷却气流模式，确保了高效的热传递且降低了热损伤。独特的组件形式意味着不必移动机架，无需特殊工具便可在5min之内完成对器件的更换。PowerCage进一步证实了高可靠性、使用简单、操作成本低的产品特点。

    ③器件数量少。

   PowerFlex7000交流变频器只需6只SGCT组成逆变器（2300V变频），而使用IGBT或IGCT的其他产品需要12～36个功率开关器件。SGCT出众的性能结合最少的器件数量使PowerFlex7000交流变频器具有更高的可靠性。

    ④PowerFlex7000交流变频器的优点。

   PowerFlex7000中压变频器具有更高的起动转矩，降低了线路中的谐波分量，并且，在采用具有同步传送能力的变频器时，可实现多电动机起动。用户能够实现良好的过程控制。当用变频器如PowerFlex7000进行控制时，将大大节约许多应用场合的能源。在许多情况下，不足一年变频器就可以从它所节约的能源中收回它的投资。采用无速度传感器直接矢量控制，变频器直接测量电动机电流量而不是预测电动机电流量，比V/f变频器性能更好。无感应直接矢量控制也使得电动机能够在不影响电动机流量的情况下改变转速，这一点与直流变频器的控制功能相似。

    变频器不采用换相变压器，因而很容易符合IEEE 519谐波标准，维持接近于1的功率因数，并向电动机提供正弦变化的电压和电流。每一台PowerFlex7000变频器都在工厂就已经预先编好程序，并带有各种应用场合下的特定参数，而一个友好的起动模板又能够提示用户输入必要的信息，并在发现参数漏输或输入不正确时发出报警信号，这将有助于加快变频器的使用过程。这些特性结合自整定功能，将会使启动在短短的几个小时内完成。

    ⑤PowerFlex7000交流变频器技术参数见表6-6。

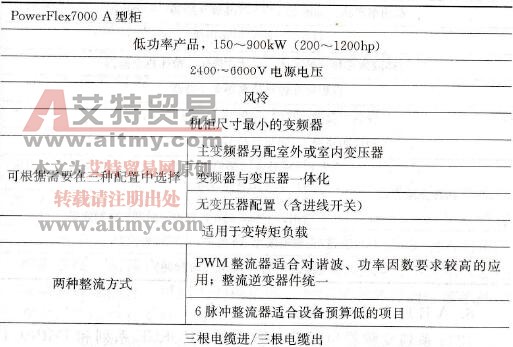

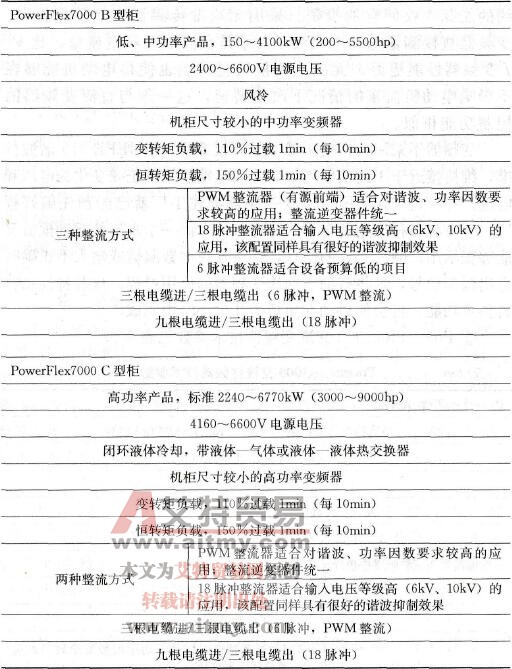

    表6-6    PowerFlex7000交流变频器技术参数
