单相电容分相式电动机变频器的输出电流波形

    对空调压缩机电动机在15Hz、30Hz、50Hz时进行实验的结果，如图4-30所示。

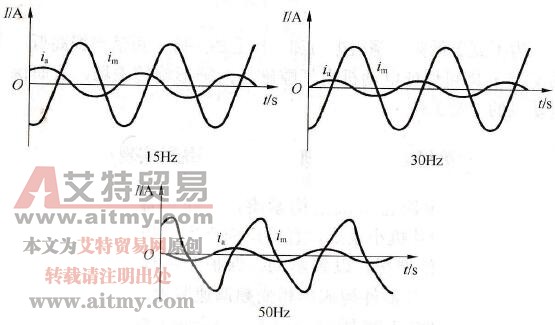

    图4-30    主绕组和副绕组电流im、ia波形

    由图4-30所示的电动机电流波形可知，采用图4-26所示的控制方案，流过电动机主绕组的电流im和副绕组的电流ia，随着频率的减小，基本保持不变，且ia在各种频率情况下相位都超前im约90°，ia与im有效值之比基本保持恒定，从而保证电动机内气隙磁场为圆形旋转磁场及电动机的可靠运行。
