单相电容分相式电动机变频器简介

    1000W以下空气压缩机、空气调节器、冰箱、洗衣机等的电动机受电网(220V)的限制，多采用电容分相式电动机。通常电动机工作的接线图如图4-26所示。图中L1为电动机的主绕组，L2为副绕组，电容C用来改变流过副绕组和主绕组电流之间的相位差。R1、R2分别为电动机主绕组和副绕组的等效总电阻，ω为电动机转速，J为电动机负载。

    逆变装置逆变部分电路如图4-27所示，采用此装置后不需改变单相电容分相式电动机接线形式，即可直接驱动它，使用方便。设电容C的选择是以使用逆变器输出50Hz频率时，可保证电动机工作在理想工作状态为标准（即满足副绕组和主绕组电流之间数值和相位关系的要求）。电动机主绕组回路阻抗呈感性，电动机副绕组回路阻抗呈容性。随着输出频率的减小，流过主绕组的电流增大，流过副绕组的电流减小。由于主绕组电流的限制，逆变器输出电压随输出频率的减小而降低，从而使得副绕组的电流进一步减小，难以满足副绕组和主绕组电流之间数值和相位关系的要求，使其正常工作的频率调节范围受到限制。

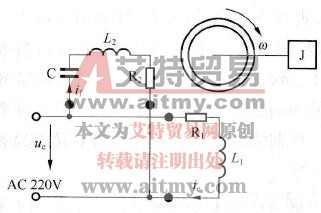

    图4-26    单相电容分相式电动机工作接线图

    图4-27    单相电容分相式电动机变频器逆变部分电路图
