风机变频调速举例

    1、中、小容量风机

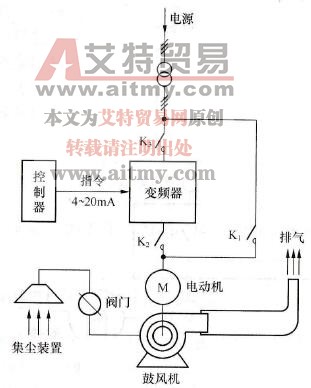

    图9-5为用于集尘鼓风机的小容量变频系统，采用IGBT-PWM变频器的目的是节电。

    图9-5    集尘器排气风机

    2、大容量风机

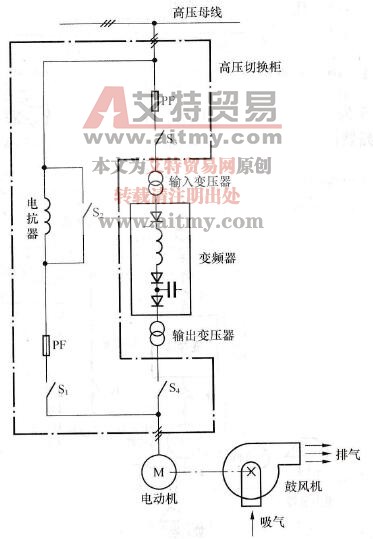

    图9-6为用于钢铁企业或造纸机的风机。由于容量较大故一般用高压（3kV以上）电动机传动，功率器件则选用SCR或GTO。主要设备包含输入（降压）和输出（升压）变压器，即为高一低高方式。此外，还含高压开关S1～S4器件。图中，电抗器用于防止从变频运行切换到直接供电时可能产生的机械冲击。

    图9-6    高压大容量风机的原理图
