变频器运转指令的二线制和三线制控制模式
来源:艾特贸易2017-06-05
简介所谓三线制控制,就是模仿普通的接触器控制电路模式.当按下常开按钮 SB2 时,电动机正转启动,由于 X 多功能端子自定义为保持信号(或自锁信号)功能,松开 SB2 ,电动机的运行状
所谓三线制控制,就是模仿普通的接触器控制电路模式.当按下常开按钮SB2时,电动机正转启动,由于X多功能端子自定义为保持信号(或自锁信号)功能,松开SB2,电动机的运行状态将能继续保持下去;当按下常闭按钮SB1时,X与COM之间的联系被切断,自锁解除,电动机停止运行。如要选择反转控制.只需将K吸合,即REV功能作用(反转)。
三线制控制模式的“三线”是指自锁控制时需要将控制线接人到3个输入端子,与此相对应的就是以上讲述的“二线制”控制模式。

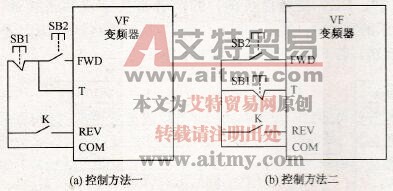

三线制控制模式共有两种类型,如图2.36 (a)和图2.36 (b)所示。两者的唯一区别是右边一种可以接收脉冲控制,即用脉冲的上升沿来替代SB2(启动),下降沿来替代SB1(停止)。在脉冲控制中,要求SB1和SB2的指令脉冲能够保持时间达50ms以上,否则为不动作。
图2.36 三线制端子控制
