变频器运转指令的操作器键盘控制方式

    操作器键盘控制是变频器最简单的运转指令方式，用户可以通过变频器的操作器键盘上的运行键、停止键、点动键和复位键来直接控制变频器的运转。在操作器键盘控制下，变频器的正转和反转可以通过正、反转键切换和选择。图2.32所示为三菱A500系列变频器的操作器键盘控制。

    如果键盘定义的正转方向与实际电动机的正转方向（或设备的前行方向）相反时，可以通过修改相关的参数来更正，如有些变频器参数定义是“正转有效”或“反转有效”，有些变频器参数定义则是“与命令方向相同”或“与命令方向相反”。对于某些生产设备是不允许反转的，如泵类负载，变频器则专门设置了禁止电动机反转的功能参数。

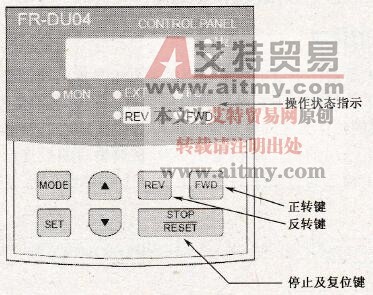

    图2.32    三菱A500变频器操作器键盘控制
