变频器主电路的整流器（交-直）工作原理

    图2-2中的整流器由VD1~VD6组成三相整流桥，它们将三相380 V工频交流电整流成直流电，其整流前、后的波形如图2-3所示。从图中可以看出，整流后的波形是一个脉动的波形。

    图2-2    交-直-交电压型变频器典型主电路

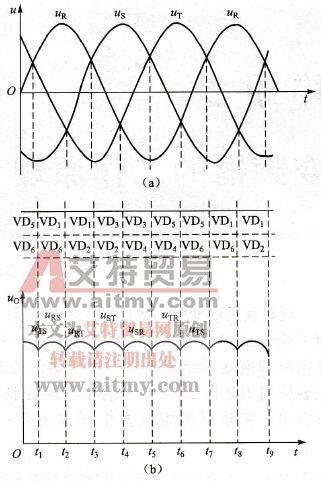

    图2-3    三相桥式整流器的电压波形

    (a)三相交流电压波形；(b)输出电压波形

    设电源的线电压有效值为UL，那么三相全波整流后的平均直流电压UD大小是：

   UD=1.35UL=1.35×380 V=513 V

    整流管VD1~VD6通常采用可以承受高电压大电流、具有较大耗散功率的电力二极管，其外形如图2-4所示。

    图2-4    电力二极管的外形

   (a)螺旋式二极管；(b)平板式二极管
