三菱FR-A540变频器操作面板
来源：艾特贸易2017-06-05
简介(1) 操作面板配置。 三菱 FR-A540 变频器 操作面板的型号为 FR - DU04 ，操作面板上包括 LED 显示窗口、单位指示灯和操作状态指示灯、操作按键，各部分的名称如图 3-19 所示。 图 3-19 操作
(1)操作面板配置。
三菱FR-A540变频器操作面板的型号为FR - DU04，操作面板上包括LED显示窗口、单位指示灯和操作状态指示灯、操作按键，各部分的名称如图3-19所示。
图3-19 操作面板配置
(2)操作面板各按键的功能。
表3-10列出了操作面板上各按键的功能。
表3-10 操作面板各按键的功能
(3)操作面板指示灯。

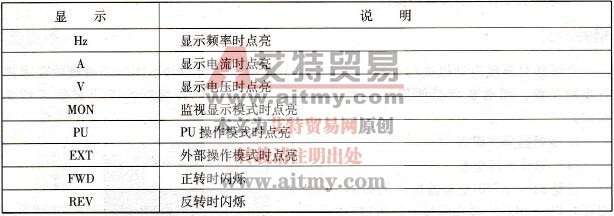

表3-11中列出了面板上指示灯显示的状态说明。
表3-11 操作面板指示灯显示状态说明
