变频器参数预置技术方法

    在运行前，通常要根据负载和用户的要求，给变频器预置一些参数，如上/下限频率、加/减速时间等。

   (1)将加速时间预置为5s。

    查表3-5所示的基本参数表得：上限频率的参数号为Pr.7，预置的步骤如图3-35所示。

   1)合上电源，变频器处于“监视模式”，LED显示屏显示为“0.00”。

   2)按【MODE】键至“运行模式”。

   3)按【▲】键改变至“PU操作模式”。

   4)按【MODE】键至“参数设定模式”，此时显示Pr...。

   5)按【▲】键改变参数号，使之变为“7”。

   6)按【SET】键读出原数据。

   7)按【▼】键更改数据为“5”，按【SET】键1.5 s，保存写入的数据。

   8)按【MODE】键至“监视模式”。

   (2)将加、减速参考频率预置为50Hz。

    查表3-5所示的基本参数表得：加、减速参考频率的参数号为Pr. 20，预置的步骤如图3-35所示。

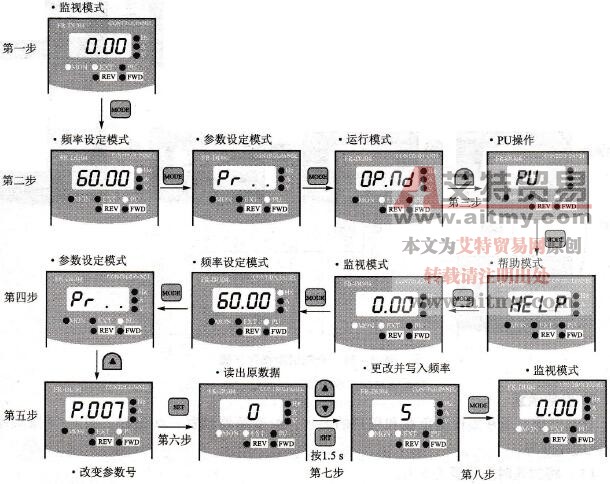

    图3-35    第一行参数设定的步骤示意图
