三菱FR-A540变频器的接线端子

变频器与外界的联系是通过接线端子来实现的。三菱FR-A540变频器外部端子示意图如图3-7所示。主要由两部分组成：一部分是主电路接线端子，另一部分是控制电路接线端子。

图3-7    FR-A540变频器外部端子示意图

(1)变频器主接线端子。

主接线端子是变频器与电源及电动机连接的接线端子。主接线端子示意图如图3-8所示。主接线各端子的功能见表3-2。

图3-8 主接线端子示意图

表3-2 主接线端子功能说明

艾特贸易网小编特别提示：R、S、T端子与U、V、W端子绝对不能接反，否则会烧坏变频器。

(2)变频器控制电路端子。

变频器控制电路端子包括输入信号端子、输出信号端子、模拟信号设定端子，示意图如图3-9所示，输入信号端子、模拟信号设定端子的功能如表3-3所示，输出信号端子的功能如表3-4所示。

图3-9 控制电路端子示意图

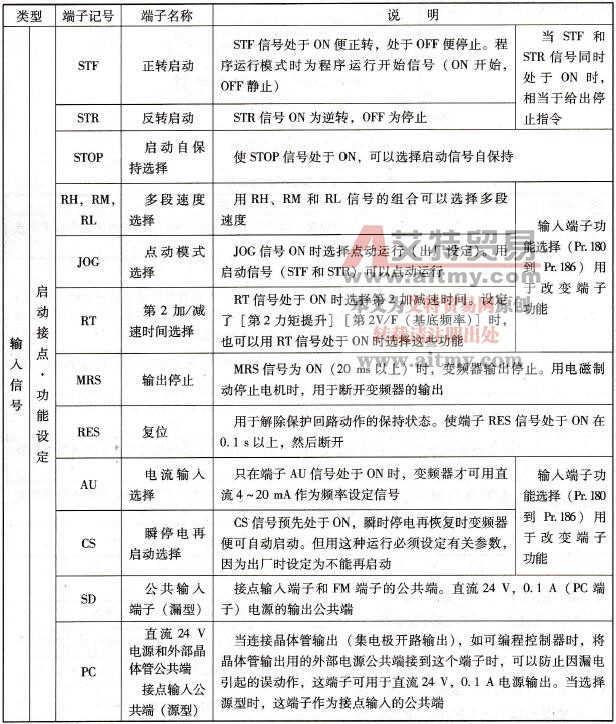

表3-3 输入信号端子功能说明

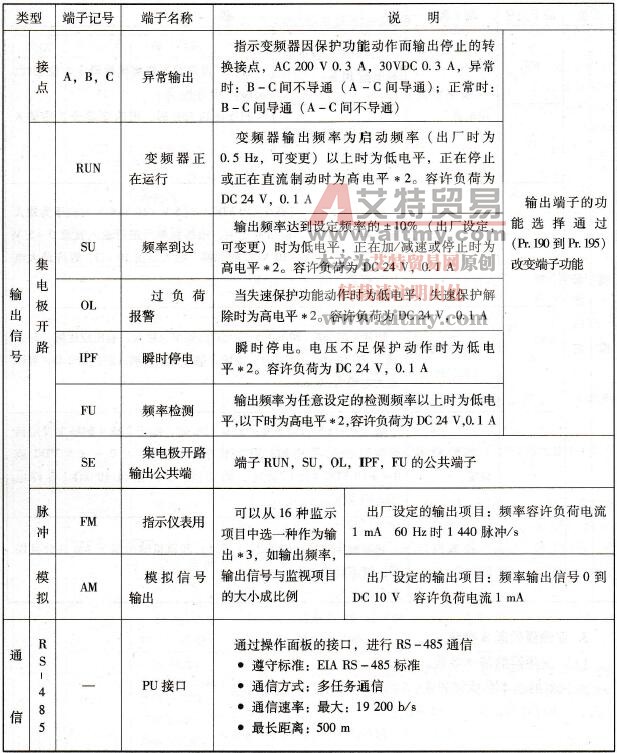

    表3-4    输出信号端子功能说明
