三菱FR-A540变频器操作面板的帮助模式操作

    该模式下用【▲/▼】键可以在报警记录、清除报警记录、清除参数、全部清除、用户清除、读软件版本号这6个功能之间进行切换，如图3-26所示。

   1)报警记录显示操作，如图3-27所示。

    用【▲/▼】键能显示最近的4次报警（带有“，”的表示最近的报警）。当没有报警存在时，显示“E．-0”。

    2)报警记录清除操作，如图3-28所示。

    图3-26    帮助模式下的操作示意图

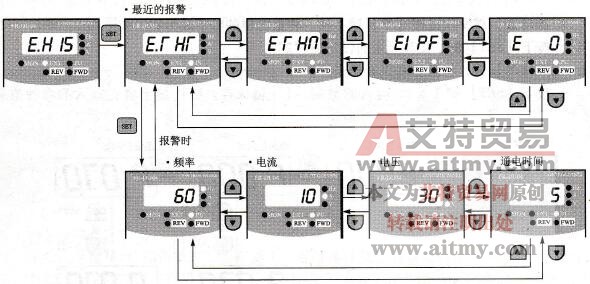

    图3-27    报警记录显示操作示意图

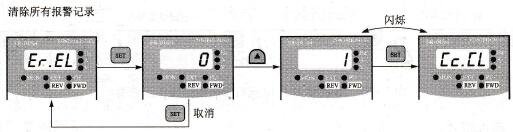

    图3-28    报警记录清除操作示意图

   3)参数清除操作。参数清除操作用于将所有参数初始化到出厂值上。变频器在出厂时，所有的参数均有一个出厂设定值，用户在使用时，根据需要可以在参数设定的允许范围内改变出厂值，但进行此项操作后，其参数又初始化到出厂值。参数清除操作方法如图3-29所示。

   4)全部清除操作。全部清除操作用于将所有参数和校准值全部初始化到出厂值上。注意，这里的全部清除就是将参数值和校准值全部初始化到出厂设定值，而并非全部清为“0”。以上所有的清除操作均应在“PU操作模式”下才可进行。全部清除操作方法如图3-30所示。

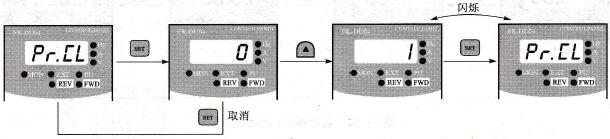

    图3-29    参数清除操作示意图

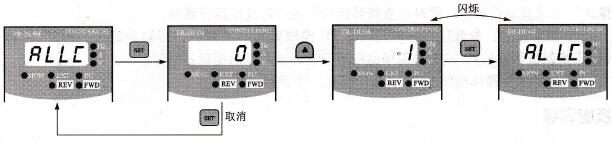

    图3-30    全部清除操作示意图

   5)用户清除操作。

    用户清除操作用于初始化用户设定参数，其他参数被初始化为出厂设定值，如图3-31所示。

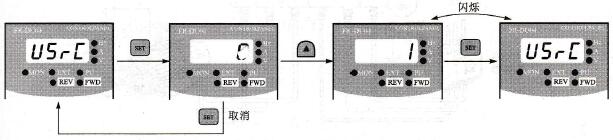

    图3-31    用户清除操作示意图

   6)监视模式。

    “监视模式”用于监视变频器运行过程中输出电压、输出电流、输出频率等参数。如监视频率时，LED显示屏显示频率的值，Hz指示灯亮。在该模式下，连续按动【SET】键，LED显示屏内容可在频率、电流、电压之间切换，相应的指示灯也会发亮，如图3-32所示。

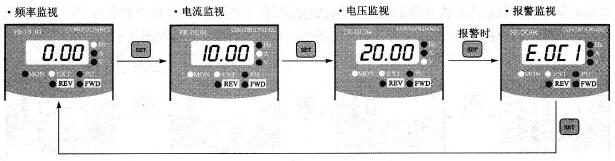

    图3-32    监视模式切换示意图

   7)各种操作的注意事项。

    ①运行频率也是一种参数，但必须要在“频率设定模式”下进行，不能在“参数设定模式”下设置运行频率，同时在变频器运行中也可以设定运行频率。

    ②频率设定、参数设定一定要在“PU操作模式”下进行，否则会显示“P．5”字样（操作错误报警显示），这时最简单的清除方法是重新开启变频器电源。

    ③各种清除操作也要在“PU操作模式”下进行。
