三菱FR-A540变频器的程序运行操作步骤

    程序运行是变频器对于需要多挡转速操作的生产机械、家用电器等常用的运行方法，它是预先将需要运行的曲线及相关参数按时间的顺序预置到变频器内部，接通启动信号后自动运行该曲线的一种方法。通常需要经过下面几个步骤。

    1．参数预置

   1)为了使变频器按照设定的程序运行，首先选择程序运行方式，预置Pr.79=5。

   2)用Pr.200预置运行曲线的横坐标轴的时间单位。Pr.200预置值的范围为0～4，对应时间单位为“几分几秒”和“几小时几分”，见表3-32。

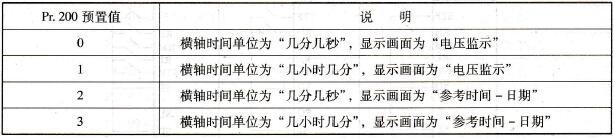

    表3-32    Pr.200预置值含义

   3)运行曲线的每一段的转速旋转方向、运行频率、起始时间定义为一个点，每10个点为一组，共分3个组，用Pr.201~Pr.230预置，见表3-33。注意：每个参数号预置一个点中的3个值，3个值的意义如下。

    第一个值：表示旋转方向，“1”表示正转；“2”表示反转；“0”表示停止。

    第二个值：表示运行频率。

    第三个值：表示运行频率的开始时间。

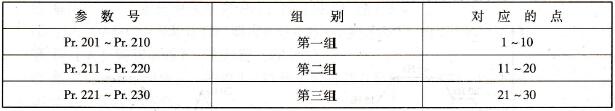

    表3-33    运行曲线分组

    2．运行操作

    程序运行时，既可选择单个组运行，也可选择两个或者更多的组按组1、组2、组3的顺序运行。既可选择单个组重复运行，也可选择多个组的重复运行。程序运行时采用的变频器控制端子见表3-34。程序运行时的接线如图3-53所示。

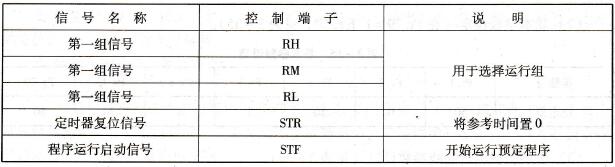

    表3-34    程序运行时采用的变频器控制端子

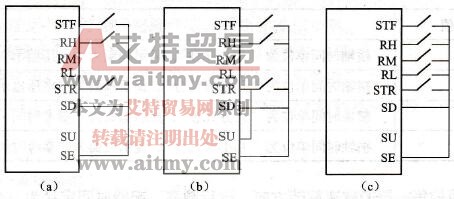

    图3-53    程序运行时的接线

   (a)单个组程序运行；(b)单个组重复运行；(c)多个组单次运行
