三菱FR-A540变频器操作面板的参数设定模式操作

    该模式是在“PU操作模式”的前提下，通过操作面板键盘进行变频器的所有参数的设定，参数设定都要在“参数设定模式”显示画面下设定，操作方法有两种：当参数号小于10时用方法一；当参数号大于10时用方法二。

    方法一：将Pr.1运行参数从60 Hz改为50 Hz的操作步骤如下，如图3-24所示。

    ·按【MODE】键，至“参数设定模式”，此时显示Pr…。

    ·按【▲/▼】键，使参数号变为1。

    ·按下【SET】键，读出原数据“60”。

    ·按【▲/▼】键，更改数据为“50”。

    ·按下【SET】键1.5 s，写入的数据“50”被保存。LED显示屏在写入的频率和字母“P．001”之间闪烁。

    方法二：将参数号Pr. 79“运行模式选择”设定值从“2”  （外部操作模式）变更到“1”（PU操作模式）的设定操作步骤如下，如图3-25所示。

    ·按【MODE】键，至“参数设定模式”，此时显示Pr…。

    ·按下【SET】键，显示“P．000”，且最高位的“0”闪烁。

    ·按下【SET】键，显示“P．000”中间位的“0”闪烁。

    ·按【▲】键7次或按“V”键3次，将中间数字改为7。

    ·按下【SET】键，显示“P．000”最低位的“0”闪烁。

    图3-24    参数号小于10运行参数设定操作示意图

    ·按【▲】键9次或按【▼】键1次，将最低位的数字改为9。

    ·按下【SET】键，出现原来的设定值“2”。

    ·按【▼】键，将设定值变更为“1”。

    ·按下【SET】键1.5 s，写入的数据“1”被保存。LED显示屏在写入的参数值和“P．79”之间闪烁。

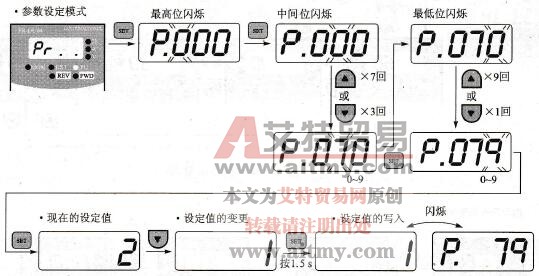

    图3-25    参数号大于10运行参数设定操作示意图
