三菱FR-A540变频器多挡速度运行的操作技术方法

    前面艾特贸易网小编讨论的是生产机械正、反转的运行速度都一样，但在实际生产中，有很多生产机械正、反转的运行速度需要经常改变，变频器如何对这种生产机械特性进行运行控制呢？基本的方法是利用“参数预置”功能将多种运行速度（频率）先行设定（FR-A540三菱变频器最多可以设置15种），运行时由变频器的控制端子进行切换，得到不同的运行速度。多挡速度控制必须在外部运行模式或组合运行模式( Pr.79=3、4)下才有效。

    1．7挡速度运行变频器控制端子的接线和参数预置Pr.4~Pr.6

   (1)控制端子接线。

    7挡速度运行控制端子接线如图3-45所示。

    图3-45    7挡速度运行控制端子接线

   (2)参数预置。

    7挡速度运行要设置的参数号有Pr.4~Pr.6、Pr. 24~ Pr27，与运行频率对应关系如表3-24所示。

    表3-24    运行参数对应表

   (3)控制端子状态组合、预置参数与电动机运行速度的关系。

    控制端子状态组合、预置参数与电动机运行速度的关系如图3-46所示。说明如下：

   1)接通RH端子的开关，电动机以Pr.4设定的频率f1运行。

   2)接通RM端子的开关，电动机以Pr.5设定的频率f2运行。

   3)接通RL端子的开关，电动机以Pr.6设定的频率f3运行。

   4)同时接通RM、RL端子的开关，电动机以Pr.24设定的频率f4运行。

   5)同时接通RH、RL端子的开关，电动机以Pr.25设定的频率f5运行。

   6)同时接通RH、RM端子的开关，电动机以Pr.26设定的频率f6运行。

   7)同时接通RH、RM、RL端子的开关，电动机以Pr.27设定的频率f7运行。

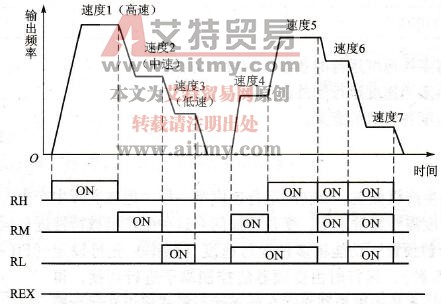

    图3-46    控制端子状态组合、预置参数与电动机运行速度的关系

    2．15挡速度运行变频器控制端子的接线和参数预置

   (1)控制端子接线。

   15挡速度运行控制端子接线如图3-47所示。图中REX端子在三菱变频器的控制端子中并不存在，可以借助于RT、AU、JOG、CS这4个端子中的任一个来充当。不同端子其对应的设置参数号不同，分别对应于Pr.184~ Pr.186。

    图3-47    15挡速度运行控制端子接线

   (2)参数预置。

    在前面7挡速度基础上，再设定8种速度，就变成15种速度运行。其方法是：

   1)改变端子功能。设Pr.186=8，使CS端子的功能变为RES功能。

   2)设定运行参数，参数号为Pr.232~Pr.239，对应关系见表3-25。

    表3-25    运行参数对应表

   (3)控制端子状态组合、预置参数与电动机运行速度的关系。

    控制端子状态组合、预置参数与电动机运行速度的关系如图3-48所示。说明如下。

   1)接通REX端子的开关，电动机以Pr.232设定的频率f8运行。

   2)同时接通REX、RL端子的开关，电动机以Pr.233设定的频率f9运行。

   3)同时接通REX、RM端子的开关，电动机以Pr.234设定的频率f10运行。

   4)同时接通REX、RL端子的开关，电动机以Pr.235设定的频率f11运行。

   5)同时接通REX、RH端子的开关，电动机以Pr.236设定的频率f12运行。

   6)同时接通REX、RH、RL端子的开关，电动机以Pr.237设定的频率f13运行。

   7)同时接通REX、RH、RM端子的开关，电动机以Pr.238设定的频率f14运行。

   8)同时接通REX、RH、RM、RL端子的开关，电动机以Pr.239设定的频率f15运行。

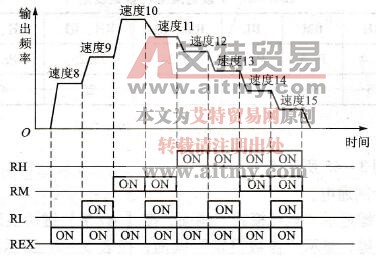

    图3-48    控制端子状态组合、预置参数与电动机运行速度的关系
