三菱FR-A540变频器操作面板的频率设定模式操作

    该模式是在“PU操作模式”的前提下，通过操作面板键盘进行变频器运行频率的设定，运行频率的设定都必须在“频率设定模式”下进行，将运行频率从60 Hz改为50 Hz的操作步骤如下，如图3-23所示。

    ·应用“运行模式”切换的任一种方法将“运行模式”选择在“PU操作运行模式”下。

    ·按【MODE】键，将显示画面调整在“频率设定模式”下。

    ·按【▲/▼】键，将频率的数值调整在需要的频率值上。

    ·按住【SET】键持续1.5 s以上时，新的频率值即可写入，原来的值被冲掉。LED显示屏在写入的频率和字母“F”之间闪烁。

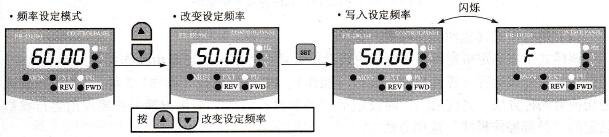

    图3-23    运行频率设定操作示意图
