三菱FR-A540变频器组合运行的操作步骤

变频器运行的组合操作是应用面板键盘和外部接线开关共同操作变频器运行的一种方法。其特征是面板上的“PU”灯和“EXT”灯同时发亮，通过预置Pr. 79的值，可以选择组合操作模式。当预置Pr. 79 =3时，选择组合操作模式1；当预置Pr. 79 =4时，选择组合操作模式2。

1．组合操作模式1

当预置Pr.79=3时，选择组合操作模式1，其含义为：运行频率由面板键盘给定，启动信号由外部开关控制。不接受外部的频率设定信号和PU的正、反转、停止键的控制。这种模式的控制回路接线如图3-42所示，操作步骤如表3-19所示。

图3-42 组合操作模式1控制回路接线图

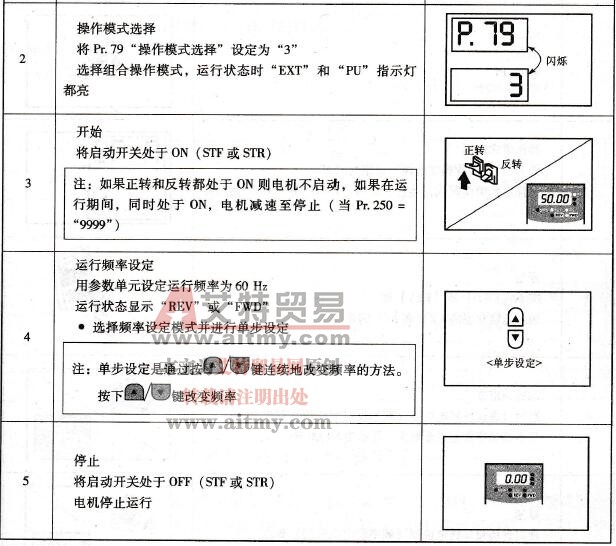

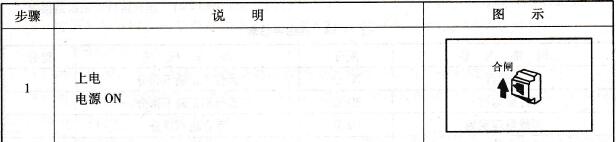

表3-19 组合操作模式1操作步骤

2．组合操作模式2

当预置Pr. 79=4时，选择组合操作模式2，其含义为：启动信号由面板键盘【FWD】或【REV】键控制，运行频率由外部电位器调节。这种模式的控制回路接线如图3-43所示，操作步骤如表3-20所示。

图3-43 组合操作模式2控制回路接线

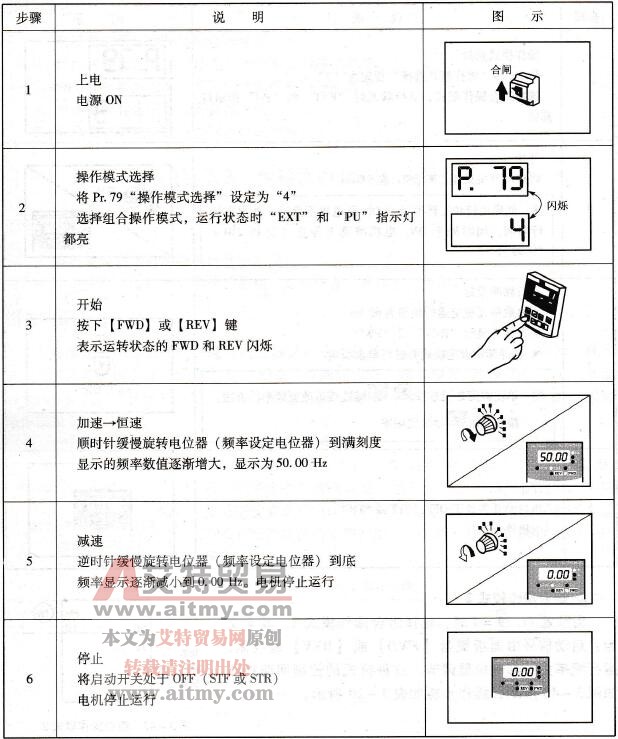

表3-20 组合操作模式2操作步骤
