三菱FR-A540变频器操作面板的运行模式切换操作

    运行模式（也叫操作模式），该模式用来确定给定频率和电动机启动信号是由外部给定还是由操作面板的键盘给定。运行模式有外部运行（操作）、PU运行（操作）、PU点动运行（操作）3种。3种运行模式的切换有两种方法，当应用出厂时设定的“外部操作模式”应用方法一；当应用运行参数设定的“外部操作模式”应用方法二。

    方法一：变频器合上电源后，按动【MODE】键至“运行模式”，显示屏显示的是“OP. nd”字样，变频器工作在出厂设定的“外部操作模式”。此时，可通过按动面板上的【▲/▼】键切换3种运行模式，如图3-22所示。

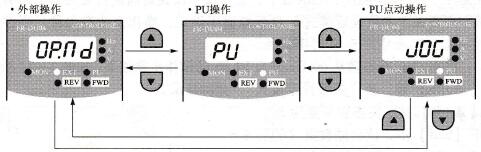

    图3-22    3种运行模式之间操作切换示意图

    方法二：当Pr. 79的值设定为“2”时，变频器的运行模式也为“外部操作模式”。此时，如要转换为“PU操作模式”时，必须通过将Pr. 79的值设定为“1”才行，反之也一样。

    但上述两种方法“PU操作模式”和“PU点动操作模式”的相互转换都采用【▲/▼】键切换。
