三菱FR-A540变频器运行的外部操作步骤

变频器运行的外部操作，指变频器的运行频率和启停信号，是通过变频器的外部端子的接线来完成，而不是通过操作面板输入的。其操作步骤如下。

1．试运行（点动运行）

1)将变频器、电源及电动机三者相连接。按照图3-39所示，接好控制回路，图中，开关SA1控制电动机正转，开关SA2控制电动机反转。

2)检查无误后合闸通电，完成“全部清除操作”，并回到“监视模式”。

3)按【MODE】键至“运行模式”，按【▲/▼】键至“PU操作模式”。

4)按【MODE】键至“参数设定”画面，设定点动频率Pr. 15的值和Pr. 16点动加、减速时间的值。

图3-39 变频器点动运行控制回路接线

5)按【MODE】键，选择“运行模式”。

6)按【▲/▼】键，选择“外部运行模式” (OP. nd)，EXT灯亮。

7)按下开关SA1，电动机正向点动运行在点动频率；断开开关SA1电动机停止。

8)按下开关SA2，电动机反向点动运行在点动频率；断开开关SA2电动机停止。

2．连续运行

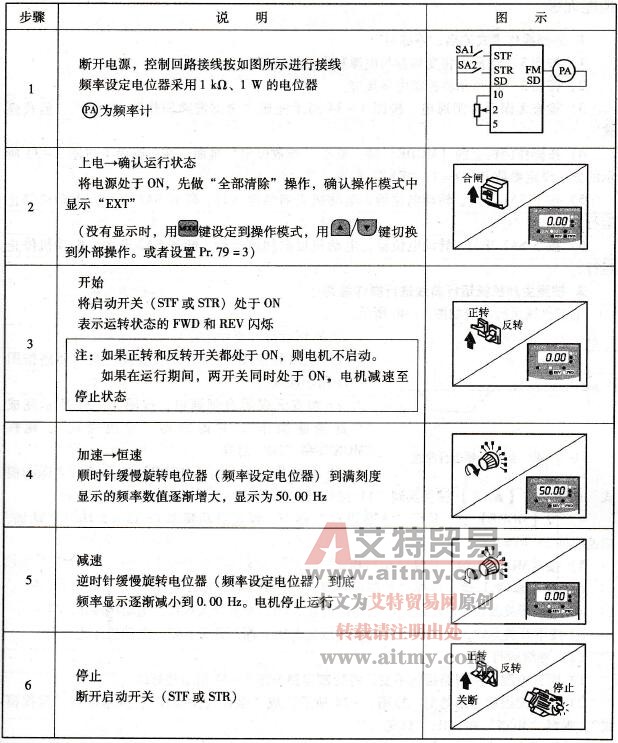

操作步骤如表3-16所示。

表3-16 连续运行控制步骤
