变频器按变换环节分类

    1)交-交变频器

    交-交变频器把频率固定的交流电源变换成频率连续可调的交流电源，如图1-37所示。其主要优点是没有中间环节，变频效率高，但其连续可调的频率范围窄，一般为额定频率的50%以下，主要用于容量大、低速的场合。

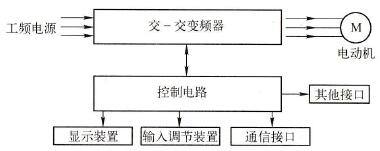

    图1-37    交-交变频器组成框图

   2)交-直-交变频器

    交-直-交变频器先把工频交流电通过整流器整流为直流电，然后再把直流电逆变成频率、电压可调的交流电源，由电路直流中间环节进行滤波，所以又称为间接式变频器，如图1-38所示。表1-5列出了两种基本形式变频器主要特点的比较。

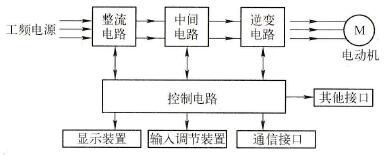

    图1-38    交-直-交变频器组成框图

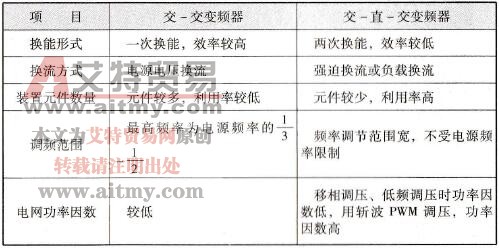

    表1-5    交-交变频器与交-直-交变频器主要特点的比较
