变频器主电路部分的基本构成

    如图1-17所示为通用变频器(VVVF)控制原理框图。它通常由主电路和控制回路两部分组成。

    变频器主电路给异步电动机提供调压调频电源，它是变频器电力变换部分，图1-18所示为典型的电压逆变器电路。其主电路由三部分组成：将工频电源变换成直流功率的“整流器”、吸收在整流和逆变时产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。另外，若异步电动机需要制动，有时要附加“制动回路”。

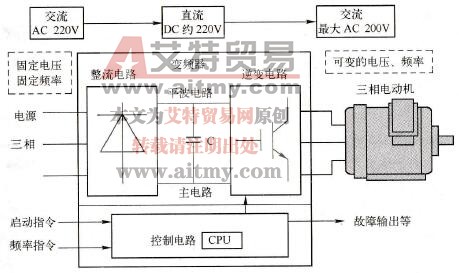

    图1-17    通用变频器控制原理框图

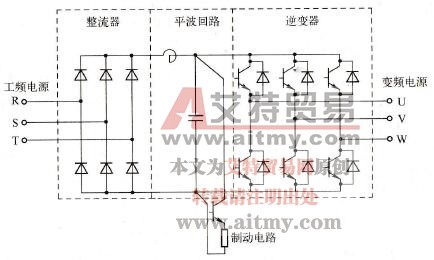

    图1-18    典型的电压逆变器电路

   (1)整流器。在中小容量的变频器中，整流器一般由不可控的整流二极管构成全波整流桥，把工频电源变换成直流电源，也可用两组晶闸管变流器构成可逆变流器。

   (2)平波电路。整流器输出的直流电压是含有电源6倍频率的脉动直流电压，必须加以滤波。为了抑制电压波动，采用电感和电容来吸收脉动电压（电流）。

   (3)逆变器。逆变器是变频器的核心部件之一，它的基本作用是在控制回路的作用下将平波回路输出的直流电变成频率、电压可调的交流电源。

    艾特贸易网提示：

    实际应用中变频器采用三相逆变电路，最常见的结构形式是由六个半导体主开关器件组成的三相桥式逆变电路，通过有规律地控制开关器件的导通与关断，可以得到任意频率的三相交流电输出。

   (4)制动回路。在电动机减速过程中，逆变器输出的交流电频率下降，由于惯性原因，异步电动机的转子转速会短时间高于同步转速，处于再生制动状态，它会产生电动势通过逆变电路对滤波电容反向充电，使电容两端电压升高，达到危险的地步。通常变频器用可逆变流器向电源反馈或设置制动回路（开关和电阻）把再生功率消耗掉，以免直流电路电压上升。
