变频器按直流电源的性质分类

    (1)电压型变频器：特点是中间直流环节的储能元件采用大电容，负载的无功功率将由它来缓冲，直流电压比较平稳，直流电源内阻较小，相当于电压源，故称为电压型变频器，常用于负载电压变化较大的场合。其主电路如图1-35所示。

   (2)电流型变频器：特点是中间直流环节采用大电感作为储能环节，缓冲无功功率，即扼制电流的变化，使电压接近正弦波，由于该直流内阻较大，故称为电流源型变频器（电流型）。电流型变频器的特点（优点）是能扼制负载电流频繁而急剧的变化，常用于负载电流变化较大的场合，其主电路如图1-36所示。电压型变频器和电流型变频器的特点见表1-4。

    图1-35    电压型变频器

    图1-36    电流型变频器

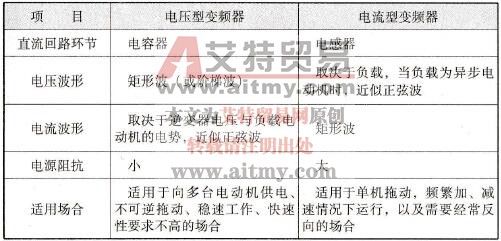

    表1-4    电压型变频器和电流型变频器的特点
