变频器中门极可关断晶闸管(GTO)简介

    SCR在一段时间内几乎是能够承受高电压和大电流的唯一半导体器件。由于在实际应用中常常需要设置辅助的换流电路来帮助SCR关断，这就使得整体线路的结构变得复杂，效率低下，所以后来又开发出了具有自关断能力的门极可关断晶闸管GTO。

    门极可关断晶闸管GTO是一种多元功率集成器件，产品外形如图1-11所示。GTO与普通晶闸管(SCR)结构相似，同属于电流控制型器件，一般由十几个甚至数百个共阳极的小GTO元组成，由于其电压、电流容量能做得较大（目前其电压可达到6000V，电流可达到6000A），所以常应用于大功率高压变频器。

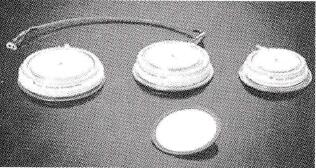

    图1-11    门极可关断晶闸管外形

    艾特贸易网提示：

   GTO晶闸管作为逆变器件虽然取得了较为满意的结果，但因其关断控制较容易失败，工作频率也不高。在中小容量变频器中，GTO晶闸管已基本不用。
