三菱FR-A740变频器的多段速度设定(Pr.4、Pr.5、Pr.

    由于工艺上的要求，很多生产机械需在不同的阶段以不同的转速运行。为了方便这类负载，变频器提供了多段速控制功能。可以预先通过参数设定运行速度，并通过接点端子来切换速度使用。接线图如图2-32所示。

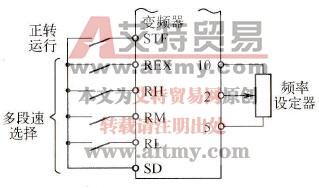

    图2-32    多段速度运行的接线图

   (1)三段速度设置。三段速度分别用Pr.4、Pr.5、Pr.6参数进行设置。RH为ON时按Pr.4设定的频率运行；RM为ON时按Pr.5设定的频率运行；RL为ON时按Pr.6设定的频率运行。三段速功能参数见表2-9。

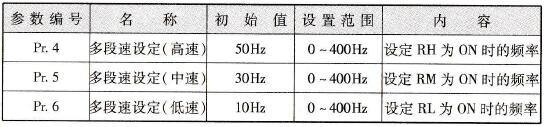

    表2-9    三段速功能参数表

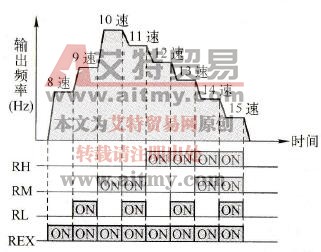

   (2)四段以上多段速设置。Pr. 24、Pr. 25、Pr. 26也是多段速度的运行参数，与Pr.4、Pr.5、Pr.6可组成七种速度的运行，如图2-33所示。在以上七种速度的基础上，借助端子REX信号，还可以实现八种速度，如图2-34所示。参数功能见表2-10。

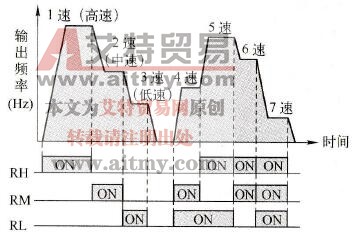

    图2-33    七段速功能图

    图2-34    八段速功能图

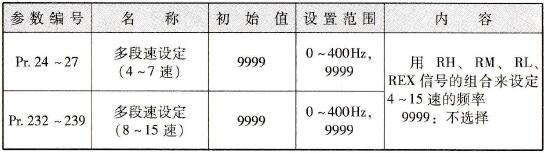

    表2-10    四段以上多段速参数表
