三菱FR-A740变频器的操作面板介绍

    变频器的操作模式分为面板操作模式和外部操作模式两种。面板操作模式下可直接在变频器操作面板上进行工作，面板上有按键、监视器和指示灯，通过观察监视器和指示灯来操作按键，可以对变频器进行各种控制和功能设置。

    在变频器使用之前，首先要熟悉它的面板显示和键盘操作单元，并且按照使用现场的要求合理设置参数。

    三菱FR - A740型变频器采用FR -DU07操作面板，其外形及各部分名称如图2-22所示。

    图2-22    FR - DU07操作面板

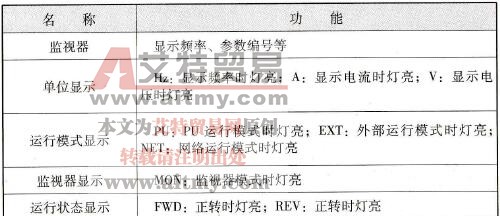

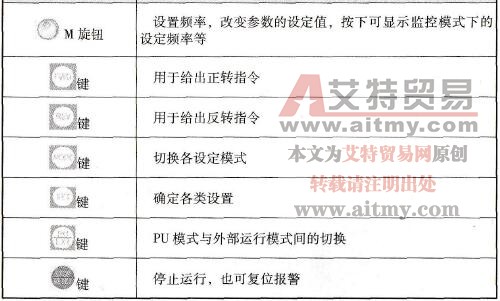

    操作面板各部分功能说明见表2-5。

    表2-5    操作面板各部分功能说明
