三菱FR-A740变频器的控制回路接线技术方法

    1．控制回路端子的端子排列

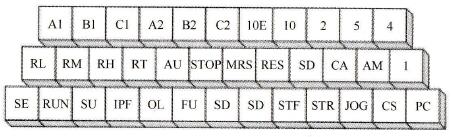

    控制回路端子的排列如图2-16所示。

    图2-16    控制回路端子的排列

    2．接线说明

   (1)端子SD、SE和5为I/O信号的公共端子，相互隔离，不要将这些公共端子互相连接或接地。

   (2)控制回路端子的接线应采用屏蔽线或双绞线，而且必须与主回路、强电回路（含200V继电器控制回路）分开布线。

   (3)由于控制回路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的接点或使用双生接点。

   (4)控制回路的输入端子不要接触强电。

   (5)控制回路建议用0.75mm²的电缆接线。如果使用1. 25mm²或以上的电缆，在布线太多或布线不恰当时，前盖将盖不上，导致操作面板或参数单元接触不良。

   (6)接线长度不要超过30m。

    3．改变控制逻辑

   (1)变频器的控制逻辑。变频器的控制逻辑分为漏型逻辑（Sink电流）和源型逻辑（Source电流）两种。

    在漏型逻辑中，信号端子接通时，电流是从相应的输入端子流出，如图2-16所示；在源型逻辑中，信号接通时，电流是流入相应的输入端子，如图2-17所示。当变频器与不同类型的自动化产品互相连接时，特别要注意其逻辑是否相同。

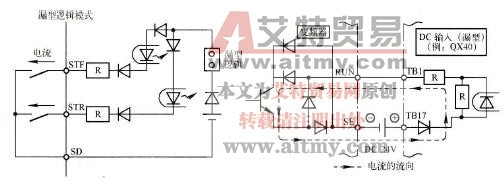

    图2-17    漏型逻辑

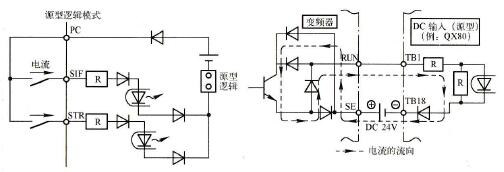

    图2-18    源型逻辑

    艾特贸易网小编提示：

    无论是源型逻辑还是漏型逻辑，在连接输入信号时，最重要的是根据电流流向来接线。若控制器为漏型逻辑，接线时一定要让控制器相应端子上电流流出，源型逻辑则相反。

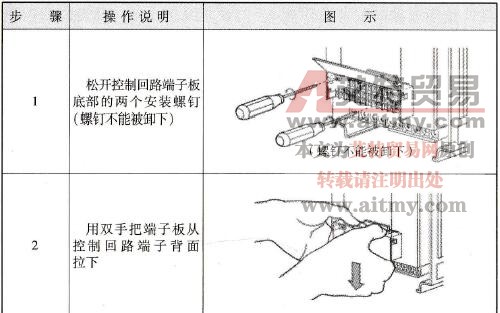

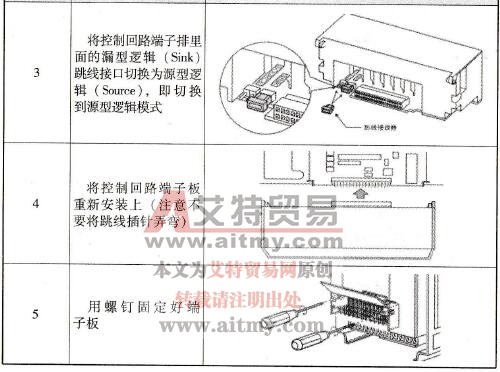

   (2)控制逻辑的设置。在变频器控制回路中，端子输入信号出厂时一般设定为漏型逻辑。若要将变频器的控制逻辑改为源型逻辑，需要转换控制电路端子后面的跳线接线器。具体操作过程可见表2-4。

    表2-4    改变控制逻辑

    4．用连接电缆连接操作面板

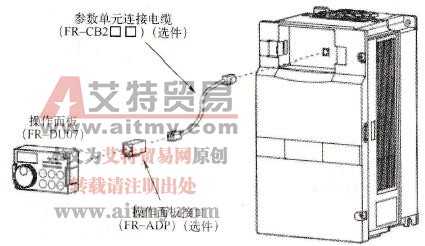

    使用连接电缆将操作面板(FR - DU07)与变频器相连后，就可以实现电气柜表面安装，操作性能更佳，如图2-19所示。

    图2-19    用连接电缆连接操作面板

    5．USB连接器

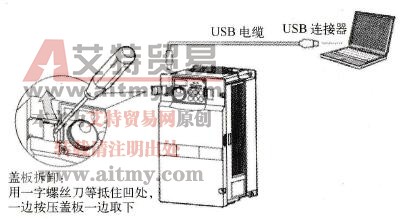

    使用USB(Ver1.1)电缆连接个人计算机和变频器，通过三菱FR - Configurator设置软件可进行参数设定和监视等，如图2-20所示。

    图2-20    USB连接

    6．PU接口连接

    变频器有一个PU接口，操作面板通过PU接口可与变频器内部电路连接。拆下前盖板可以见到PU接口，如果需要用计算机来控制变频器运行，可将操作面板的接线从PU口取出，再将专用电缆接头插入PU接口，将变频器与计算机连接起来，在计算机上可以通过特定的用户程序对变频器进行运行、监视、参数的读/写等操作。

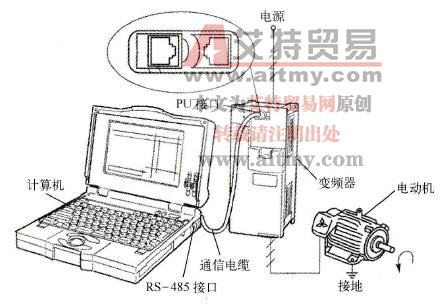

    采用三菱变频器基于PU接口和RS -485端子连接计算机并进行通信的示意图如图2-21所示。

    艾特贸易网小编提示注意事项：

   (1)电源线绝对不允许接到变频器输出端上(U、V、W)，否则会损坏变频器。

   (2)端子螺钉按规定转矩拧紧，过松或过松都会导致短路或变频器错误动作，压接端子推荐使用戴绝缘套管的端子。

    图2-21    带有RS - 485接口的计算机、变频器和电动机的连接图

   (3)为了防止触电事故发生和采取防干扰措施，变频器和电动机必须接地。并且，变频器接地用独立接地端子，不得用螺钉外壳、底盘等代替。

   (4)布线距离最长为500m，长距离布线可能会引起过电流保护动作、输出侧连接的设备运行异常或发生故障。

   (5)运行一次后若要改变接线，需切断电源10min以上，以防断电后电容上存在危险高压。

   (6)在变频器的输出侧不要安装电力电容器、浪涌抑制器、无线电噪声滤波器。这将导致变频器故障或电容、浪涌抑制器损坏。
