三菱FR-A740型变频器的标准接线图与端子功能说明

    1．标准接线图

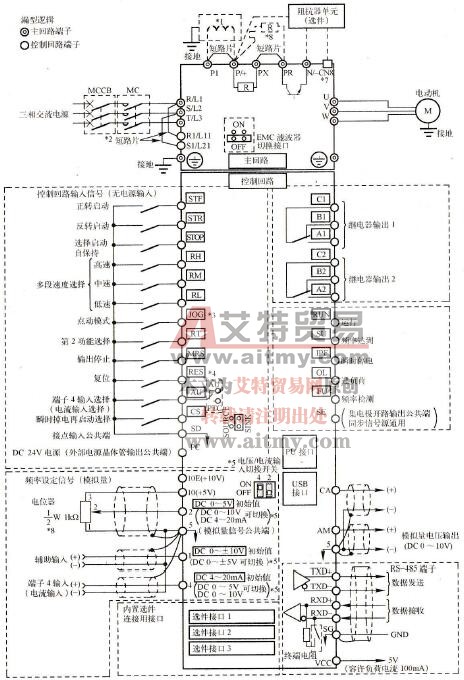

    三菱FR - A740型变频器标准接线图如图2-10所示。

    2．端子功能介绍

   1)主回路端子

    主回路端子接线图如图2-10所示。主回路端子功能说明见表2-2。

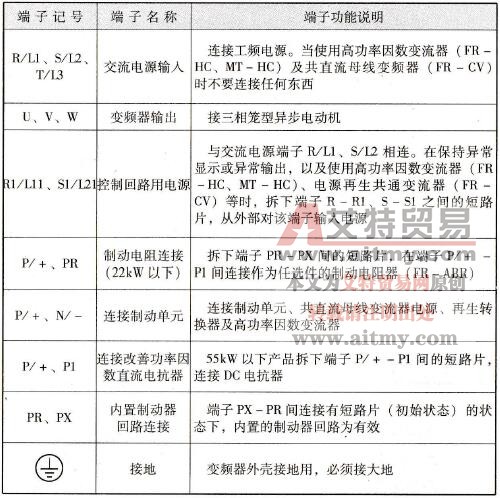

    表2-2    主回路端子功能说明

    图2-10    三菱FR - A740型变频器标准接线图

   2)控制回路端子

    控制回路端子接线图如图2-10所示。控制回路端子功能说明见表2-3。

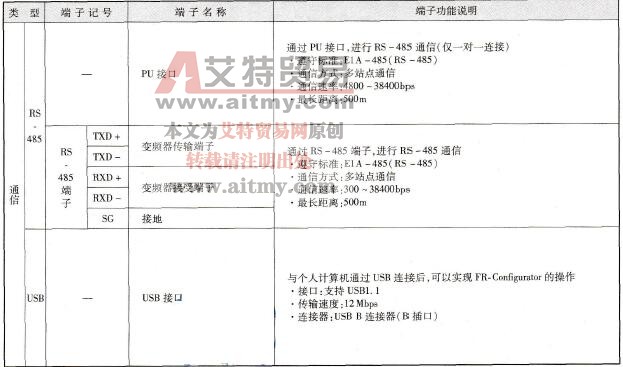

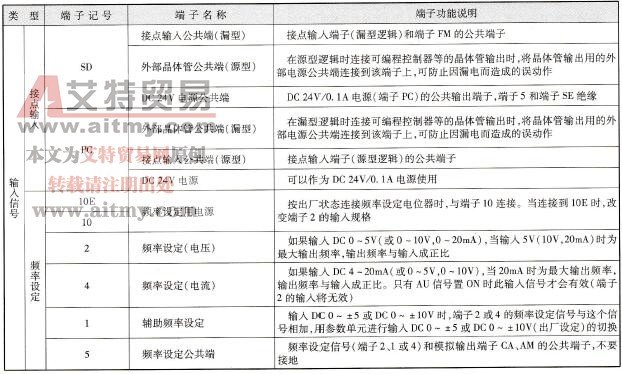

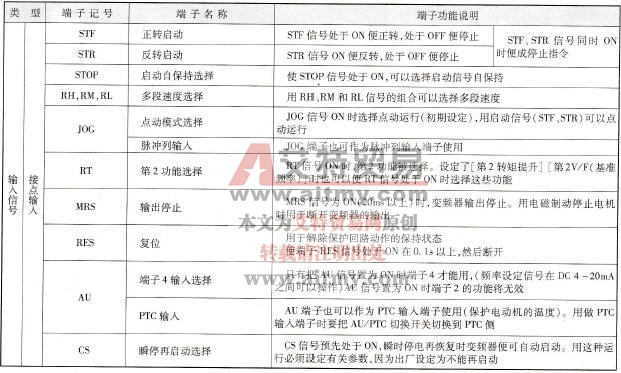

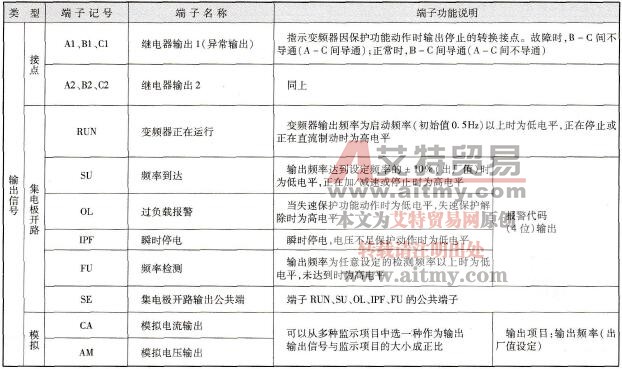

    表2-3    控制回路端子功能说明

    艾特贸易网小编提示：

   (1)端子SD、PC不要相互连接，不要接地。漏型逻辑（出厂设定）时，端子SD为接点输入的公共端子；源型逻辑时，端子PC为接点输入的公共端子。

   (2)低电平表示集电极开路输出用的晶体管处于ON（导通状态），高电平表示晶体管处于OFF（不导通状态）。
