三菱FR-A740型变频器面板的拆卸技术方法

    变频器在安装和配线时，需要拆卸和安装面板。下面以FR - 470-3.7K - CHT型变频器为例进行介绍。

    1．前盖板的拆卸与安装

   (1)前盖板的拆卸。步骤如图2-5所示。

    前盖板拆除后的变频器外形如图2-6所示。

   (2)前盖板的安装。步骤如图2-7所示。

    2．操作面板的拆卸

    如果仅需拆卸操作面板，可按图2-8所示方法进行操作。

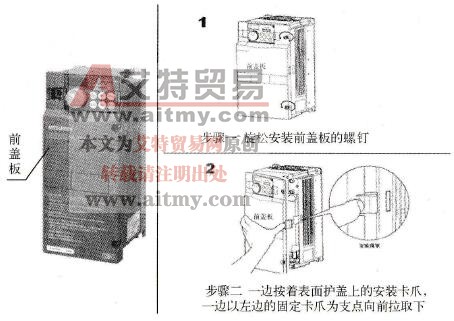

    图2-5    拆卸前盖板

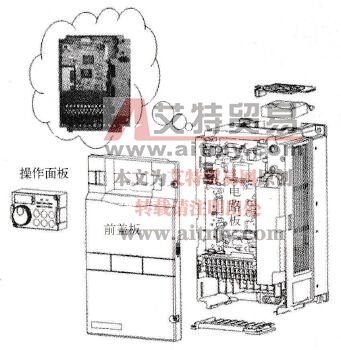

    图2-6    拆除前盖板后的变频器

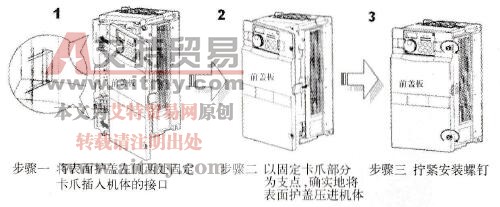

    图2-7    安装前盖板

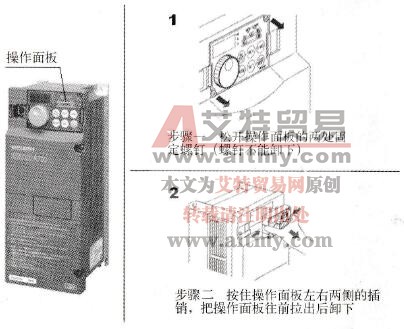

    图2-8    拆卸操作面板

    艾特贸易网小编特别提示：

   (1)不要在带电时进行拆装，不要使变频器跌落或受到强烈冲击，搬运时不要握住前盖板或设定用旋钮，这样会造成掉落或故障。

   (2)操纵面板安装时，要笔直插入并安装牢固，旋紧螺钉。

   (3)安装前盖板时，可以带操作面板安装，但要注意接口要完全连接好。

    (4)前盖板安装牢固，务必拧紧表面护盖的安装螺钉。

   (5)防止螺钉、电缆碎片或其他导电物体或油类等可燃性物体进入变频器。
