变频器主电路例图

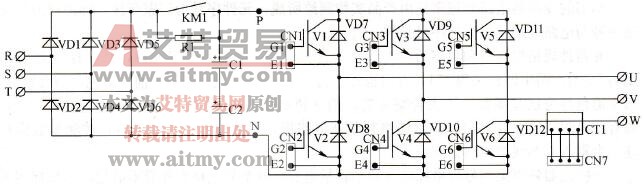

    (1)变频器主电路例图（见图1-1）

    图1-1    变频器主电路例图

   (2)变频器主电路元器件及单元电路的命名

    变频器的三相电源输入端子，标注为R、S、T（同厂家标注），对变频器的三相电源输出端子，标注为U、V、W（同厂家标注）。

    由VD1～VD6组成的三相全波整流电路，起名为三相桥式整电路，VD1、VD3、VD5起名为R相上桥臂整流二极管、S相上桥臂整流二极管、T相上桥臂整流二极管；VD1、VD3、VD5有时候又统称为上桥臂整流电路；VD2、VD4、VD6理所当然地被起名为下桥臂整流二极管，如同VD1、VD3、VD5的起名方式一样。

    电路中的R1起名为充电电阻，而KM1被称为充电接触器。如是继电器，则被起名为充电继电器，小功率变频器中用继电器。电容C1、C2起名为直流回路的储能电容。当然接于电容两端的直流电路即被起名为直流回路，直流回路的正、负端又被标注为P、N端，大部分变频器厂家也是这么标注的，个别标注为+、-。在这里一律统一为直流回路和P、N。

    在输、配电工程中，N指中性线——零线，容易与这里的N混为一谈，但绝对是两码事。将直流回路的两个端子标为P、N，绝大部分国内外的变频器厂家都是这么标注的。

   V1～V6为IGBT，有时标为IGBT，有时又起名为IGBT模块。由6只IGBT构成的电路，起名为逆变电路或逆变回路。构成U相输出电路的V1、V2，处于U相电路的上、下方，犹如人伸展的两臂，故将V1起名为U相上臂IGBT，V2起名为U相下臂IGBT。

    在IGBT的C、E极上并联的二极管VD7～VD12，就笼统起名为IGBT上并联的二极管。CN1～CN6起名为触发端子，引入的是控制IGBT开通与截止的驱动信号，有时也起名为激励脉冲信号。

    对三相输出电流进行检测的是CT1，起名为电流互感器，只能画成示意图。它不是一般电气控制线路中的绕绕式电流互感器，内含霍尔元件、电流检测电路，并有4个引线端子，一般为正、负供电和两根输出信号线。

    将三相整流电路、直流回路的储能电容器和三相逆变电路，起名为变频器主电路。
