三菱FR-A740变频器的外部操作模式

    在外部运行模式下，输入变频器的启动指令和频率指令需要通过连接在变频器本体上的外部输入设备（开关或电位器等）来完成，如图2-43所示。这种操作模式适合变频器安装于系统主体或控制柜内，无法直接操作面板的系统，在实际中应用较多。

    图2-43    外部输入设备图

    在外部运行模式下，基本无法变更参数。若没有必要变更参数时，可将运行模式参数Pr. 79设定为2，固定为外部运行模式；必须频繁变更参数时，可将Pr. 79设定为0（初始值），通过面板切换到PU模式，但运行时必须返回外部运行模式。

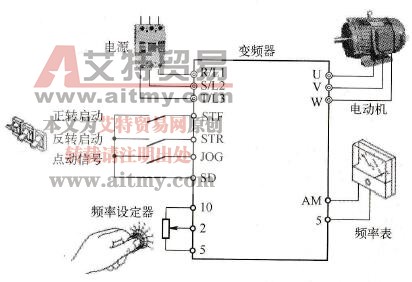

    在进行外部操作时，除了确保主回路端子已接好电源和电动机外，还要给控制回路外接开关、电位器等部件。电位器选用2W/1kΩ绕线可变电阻，其接法如图2-44所示。常见的外部接线方式如图2-45所示。

    图2-44    电位器的接法

    图2-45    常见外部接线方式

    操作实例

    一、以初始值5Hz，利用外部操作模式进行点动运行。

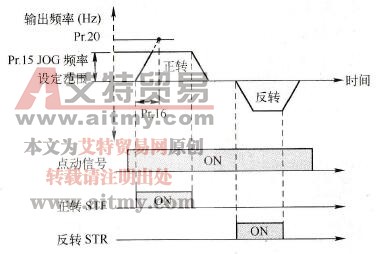

    点动信号通过初始设定分配到点动端子上（JOG端子），点动信号ON时，通过启动信号(SIF、STR)进行启动和停止控制。其功能如图2-46所示。

    图2-46    外部点动运行功能图

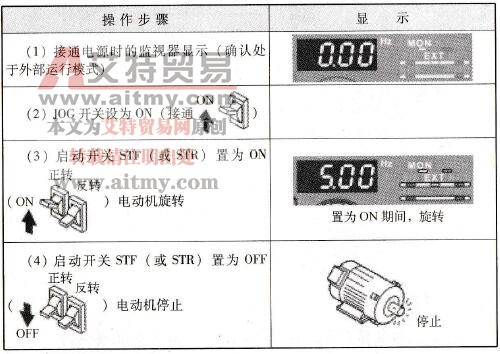

    主、控电路按图2-45所示连接，操作方法见表2-23。

    表2-23    外部操作模式进行点动运行

    二、以50Hz进行外部操作运行。

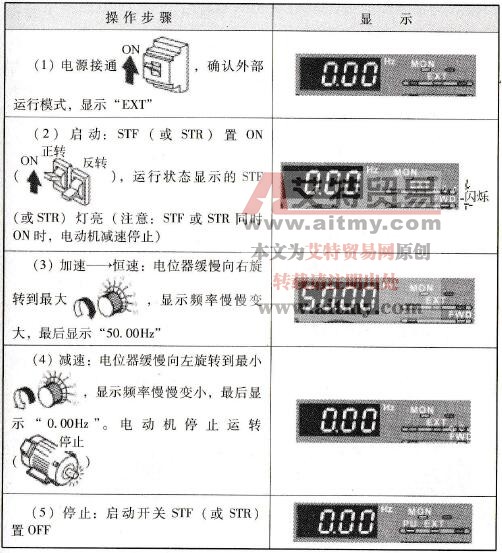

    主、控电路按图2-45所示连接，按表2-24所示方法进行操作。

    表2-24    以50Hz进行外部操作运行
