阿尔法ALPHA2000 5.5kW变频器输出电流检测电路图说

来源:艾特贸易2017-06-05

简介图七十六 阿尔法 ALPHA20005.SkW 变频器输出电流检测电路图 对输出电流检测信号的处理原来就是这个样子的啊,看过此图你发出这样的感慨。 电流检测信号电路的前置电路由 U11A 、 U11C

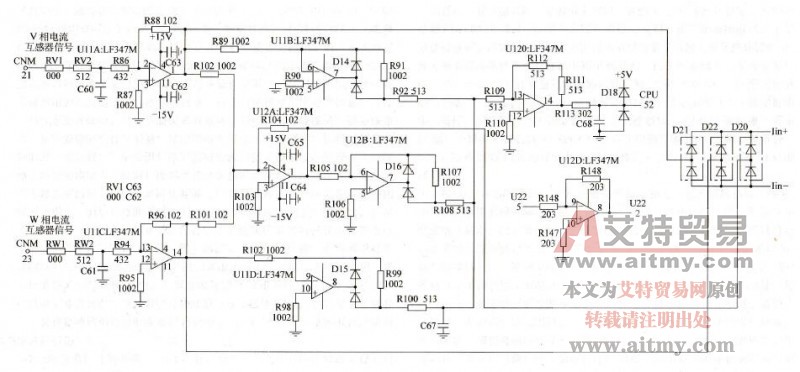

图七十六  阿尔法ALPHA20005.SkW变频器输出电流检测电路图

图七十六 阿尔法ALPHA2000 5.SkW变频器输出电流检测电路图

    对输出电流检测信号的处理原来就是这个样子的啊,看过此图你发出这样的感慨。

    电流检测信号电路的前置电路由U11AU11C两组放大器构成,VW相输出电流信号由电流互感器取得(注意:电流互感器内含霍尔元件电流检测及信号放大电路,输出信号已达一定的电压幅度),经R.C滤波网络滤除高频噪声干扰,送入U11A1脚和U11C13脚,此两组放大器接成反相放大器的电路形式,但细看之下,这两组放大电路却不是信号放大器!它的反馈电阻R88 (1kΩ,)远小于反相输入端的输入电阻R86(4. 3kΩ)的阻值,不是一般放大电路中反馈电阻的取值。是前级输入信号的幅度过大,还是后级电路需较低的信号电平输入值?先不管它。由此前两级放大器输出的IVIW电流检测信号,由两放大器的输出脚114直接输入到由D20D21D22组成的三相桥式整流电路中。IVIW两相电流信号,又由R102RR101输入到U12A2脚,经放大后从1脚输出合成了IU信号,也输入到由D20D21D22组成的三相桥式整流电路中,由三相整流电路得到的反映三相输出电流IUVW大小的Iin+Iin -信号,送入后级电压比较器电路,与基准信号相比较,输出过电流故障信号,与过电压、模块OC信号一起合成“综合故障信号”,再送人CPU

    送人CPU的“综合故障信号”为开关量信号,此信号一旦输入,CPU马上就会无条件地执行变频器停机命令。Iin+Iin -信号触动的是一个“故障阈值电压”,Iin+Iin -信号到达一定幅度后,保护电路即被起动。CPU还需入另一路电流检测信号,这一路信号应该是模拟信号,在此信号作用期间,即使是某一程度的过电流信号,则保护电路不一定会被马上起动,CPU要采取一些迂回动作,要商量一下,比如降一下频率,看电流是否下降,如果商量成了(电流降下来了),便不再去起动保护电路了。变频器在起动或运行中,经常会有瞬时过载,变频器随之有一个动态频率调整动作,此动作就是根据电流检测电路送来的模拟号来判断的。

    对电流信号的放大和传输是采用模拟电路来实现的,模拟电路的灵活性在这里被充分证明。它不但被用于放大输入信号,而且也被用于“不放大”的工作状态,如电压跟随器的应用,只起到一个阻抗变换的作用;它不但被用于交流信号的放大,而且又可于对交流信号的精密整流输出。由二极管组成的普通整流电路,存在整流输出非线性,存在一定的“门坎电压”——整流死区电压等缺点,对小于0. SV的输入电压是无能为力的。而采用运算放大器组成的半波或全波的精密整流电路,则克服了以上缺点,构成了近于理想的整流电路,对于mV级输入交流信号,都能进行不失真的整流输出。

    VW输入的IVIW电流信号经UllAUllC处理后,又经U12A合成出IU信号,IVIWIU 3路信号又经后级精密正半波整流电路(电

路只对输入正的电压信号有放大作用,而输出为负向的电压信号),合成为负向的IUVW合成电流检测信号,UllBU12BUllD 3组运算放大器构成了精密半波整流电路,将输入信号进行了半波整流,处理成负的直流电压,再经U12C反相放大器处理成SV以下的正的电流信号,经D18组成的限幅电路送往CPU52脚。在变频器的电流检测电路中,此信号的作用有:用作变频器的输出电流显示,用户可从操作显示面板上监视变频器的运行电流;提供输出控制的参考,如过电流状态下,用降频方式使输出电流下降到允许值以内;可能会以其他方式参与输出控制。总之,通常这

路信号不是用于保护,而是用于显示和控制之用。参与保护的电流检测信号往往被处理成开关信号输入CPU,而参与控制的电流检测信号则为纯模拟信号,也被送入CPU
