变频器多段速端子组合及接线

    现代工业生产中，在不同的加工阶段要求生产机械采用不同的速度进行工作，以保证生产机械的合理运行，并提高产品的质量。例如金属切削机床在进行精加工时，为了降低工件的表面粗糙度而需要提高切削速度。通过前面的介绍可知，变频器的调速可以连续运行，也可以分段运行，对于一些生产机械不需要连续调速，只需分段调速即可。

    变频器的多段速度控制功能可通过外部开关器件切换端子组合来实现，如图2-89所示。用设置功能参数的方法将多种速度先进行设定，然后运行时由输入端子控制转换。

    一方面，变频器每个输出频率的档次需要由几个输入端的状态来决定；另一方面，操作者切换转速所用的开关器件（通常是按钮开关或触摸开关），每次只有一个接点。因此，必须解决好转速选择开关的状态和变频器各控制端状态之间的变换问题。常用的方法是通过PLC控制变频器多段速端子的组合来切换。

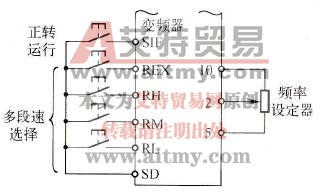

    图2-89    变频器多段速端子接线
