变频器主电路的接线

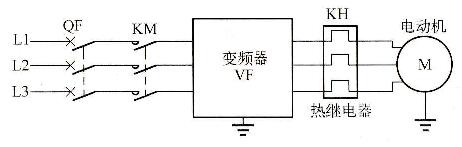

    为了保证变频器安全运行，以及出于维护、检修的需要，在变频器的电源进线端需要安装断路器和交流接触器进行控制和保护，如图2-51所示。断路器和接触器要根据电源电压、输出频率、负载等因素来进行选择。



图2 - 51  变频器进线侧接线

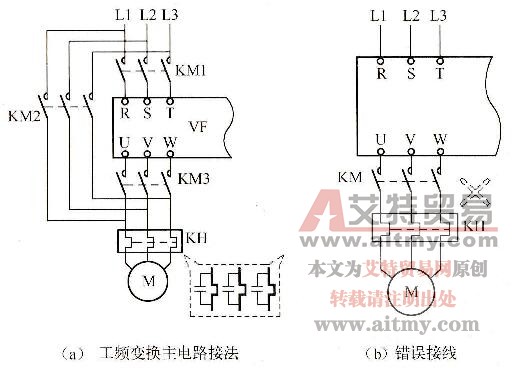

    变频器和电动机之间要连接热继电器进行过载保护，在变频一工频切换电路中各电器要按照图2-52 (a)所示进行连接。变频器主电路容易出现的错误接线如图3-52 (b)所示。



图2-52主电路出线侧的配线
