松下DV-55116A变频器CPU电路二图说

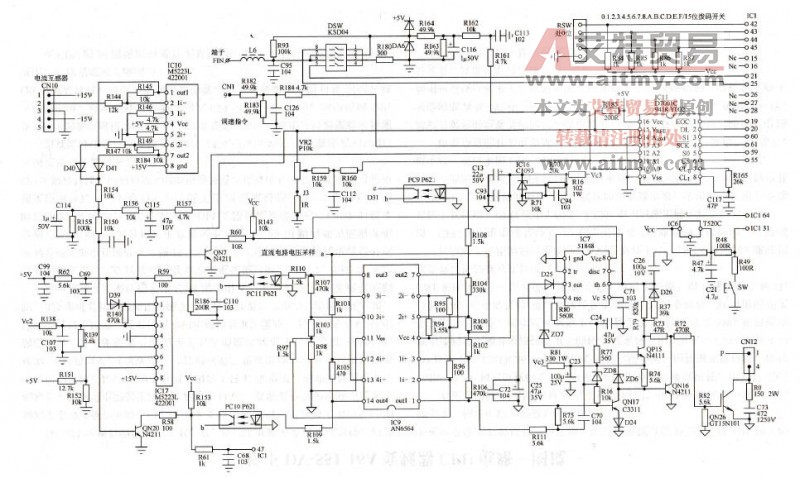

图八十三  松下DV-55116A变频器CPU电路二图

    由CN10端子来的U相电流信号，经R144输入到IC10（M5223L，含两组运算放大器）2脚，IC10内部的第一级放大器将输入负半波电流信号倒相后由D40整流成直流信号，而此级放大器输出的正半波信号又经第二级放大器倒相后由D41整流成直流信号。两级放大器构成了精密全波整流电路，将输入的交流Iu信号处理为直流信号电压。变为直流电压的电流信号，一路经R154、C115、R157滤波网络变为稳定直流，送人数字电路IC11 (D7001C数模转换电路)的12脚（A2输入端），一路经R150输入到IC17（M5223L，含两组运算放大器）的5脚。IC17的5、6、7脚内电路与外接元件组成了一级电压比较器，6脚外接由R151、R152对+5V的分压，其分压值作为该级放大器的基准电压。正常运行时，U相电流在额定值以内时，5脚输入的电流信号电压值低于6脚基准电压，7脚输出低电平，QN20截止，CPU的47脚为R153上拉的+5V高电平，CPU判断为输出电流正常，继续运行；当因某种原因使输出电流过大时，IC17的5脚输入电压值高于6脚基准电压时，比较器状态反转，7脚输出高电平，QN20得电导通，经R58、R61将IC1的47脚拉为低电平，CPU将采取措施降低输出电流，并经延时确认措施无效后，实施保护停机。（与其他变频器故障信号相比较）如果说，由直流母线采样的电流信号，当达到某一异常大的值后，变频器实施停机保护，此信号相当于()C、SC故障信号，则此类由电流互感器来的信号，则为OL信号了。

    （试分析）IC17内部的另一组运算放大器接为电压比较器形式，构成了对IC11 (D7001C数／模转换电路)的15脚基准电压的监控器，从10、11、12、13四个引脚输入的模拟信号，需与基准电压相比较，才能准确地实现模／数转换和传输。当此基准电压因某种原因低于IC17的3脚电压值时，IC17的1脚输出高电平，D39反偏截止，QN7得到正向偏压而导通，将一个低电平的故障信号输送IC1的64脚。

    （试分析）直流电路的电压采样信号加到IC9(AN6564，内含4组运算放大器，结构同LM324)的几个输入脚。IC9电路由电阻网络构成按一定电压梯级组合的电压比较器，分别由3个输出脚输出欠电压、一级过电压、二级过电压等故障报警信号，并由PC9、PC10、PC11 3个光耦合器将信号

并接于U相电流检测电路、直流母线电流检测电路的故障信号输出点上。

   IC9内部1、2、3内部放大器电路和外围元件构成的电压比较器，与IC7、QP15、QN17、QN26等电路构成了刹车制动控制电路。IC7的标注型号为51848，依据外围电路和引脚的连接揣摩了半天，应为一片和NE555相差不大的一个时基电路，故将引脚标注为时基电路的引脚了。QN26为制动开关管，CN12端子外接制动电阻，也为变频器内置的。当IC9的l脚输出制动信号时，电路利用QP15、QN17、QN16、ZD7、ZD7和IC7的外围阻容元件，控制IC7的4脚复位电压的变化，在6脚形成脉冲电压，由QP15的集电极，经R73、R72提供制动开关管QN26的驱动电压，使其关断与开通，将直流电路的电压增量消耗于制动电阻上，保护了逆变模块和储能电容的安全，并因快速消耗了负载机械系统的再生能量，对负载产生一定的制动作用。

    各路模拟信号都汇集于IC11的4个模拟信号输入脚，经模／数转换和控制后输入到CPU。U相电流信号输入到12脚；控制面板的本地调速指令输入到13脚；端子调速指令FIN经L6、DSW、DA6等保护和控制环节输入到10脚。

   CPU具有主动和自动两种复位工作方式，31脚为CPU复位脚。上电自动复位电路由IC6、R47、R48、C21等元件构成。R49和SW按钮则构成了手动复位电路。现在生产的变频器也没有再这么搞的了。
